lamtechnologies DS30系列精確控制電機速度可編程步進電機驅動器

家庭概況

DS30 系列可編程步進電機驅動器是那些需要精確控制電機速度和位置的應用的正確選擇。內置索引器可由用戶以簡單直觀的方式進行完全編程。

編程

編程是通過自由軟件 UDP Commander 對各種功能塊進行排序來進行的。圖形界面不斷協助用戶編寫應用程序。除了經典的賦值塊和跳轉塊（有條件的和無條件的）之外，還有 32 位的數學塊，這給了產品很大的靈活性。用戶還可以創建自己的變量，這些變量可用于內部寄存器，用于數學塊、賦值塊、跳轉塊等。

調試工具是完整的，允許在程序中插入斷點，逐條指令推進，實時監控變量和寄存器的值等。

在加載到驅動器之前，對用戶程序進行編譯以優化內存使用，以便實現通常不超過 20% 的程序內存的復雜應用程序。

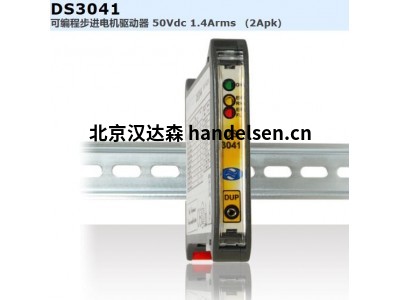

DS3041

可編程步進電機驅動器 50Vdc 1.4Arms （2Apk）

家庭概況

DS30 系列可編程步進電機驅動器是那些需要精確控制電機速度和位置的應用的正確選擇。

技術數據

電源電壓 從 18Vdc 到 50Vdc

相電流 從 0.3 Arms 到 1.4Arms，增量為 0.1Arms

控制方式 用戶可通過免費工具UDP Commander進行編程

性能 高達 3000rpm，步進分辨率為 1/128

功能塊 分配

跳轉和子程序調用，有條件和無條件

等待事件

數學 32 位

邏輯運算（OR、AND、XOR 和 SHIFT）

等待

用戶變量 可自由聲明 1byte、2byte、3byte 和 4byte 大小。

功能特性 高速計數器也可用于編碼器

在一個或多個輸入轉換時捕獲報價

定時器

自動降低電流

數字輸入 4 光隔離：DI0、DI1、DI2、DI3 可自由使用

在恒定電流

下工作電壓范圍為 3V 至 28V 每個 NPN、PNP 或線路驅動兼容

數字輸出 2 個光隔離：故障

工作電壓高達 30V 50mA

每個 NPN 或 PNP 兼容

模擬輸入 2 轉換為 11 位：AI0、AI1

工作電壓范圍：-10V 至 10V

也可用作數字輸入

模擬輸出 1 轉換為 10 位：AO0

工作電壓范圍：0V 至 10V

電流高達 10mA

保護、報警和診斷 過壓和欠壓、熱、相位電機中斷

短路 相間短路、相間短路、相間短

路 針對每個異常情況的統一指示

連接 通過功能性可拆卸接線端子。電纜截面高達 AWG14

尺寸 100（高） x 17.5（長） x 119（寬） 毫米

3.94（高） x 0.69（長） x 4.69（寬） 英寸

重量 185克

6.5盎司

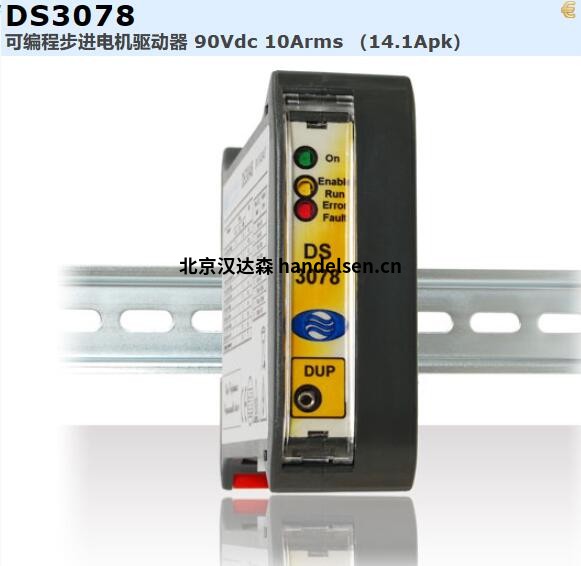

DS3078

可編程步進電機驅動器 90Vdc 10Arms （14.1Apk）

技術數據

電源電壓 從 24Vdc 到 90Vdc

相電流 從 4 臂到 10 臂，增量為 0.1 臂

控制方式 用戶可通過免費工具UDP Commander進行編程

性能 高達 3000rpm，步進分辨率為 1/128

功能塊 分配

跳轉和子程序調用，有條件和無條件

等待事件

數學 32 位

邏輯運算（OR、AND、XOR 和 SHIFT）

等待

用戶變量 可自由聲明 1byte、2byte、3byte 和 4byte 大小。

功能特性 高速計數器也可用于編碼器

在一個或多個輸入轉換時捕獲報價

定時器

自動降低電流

數字輸入 4 光隔離：DI0、DI1、DI2、DI3 可自由使用

在恒定電流

下工作電壓范圍為 3V 至 28V 每個 NPN、PNP 或線路驅動兼容

數字輸出 2 個光隔離：故障

工作電壓高達 30V 50mA

每個 NPN 或 PNP 兼容

模擬輸入 2 轉換為 11 位：AI0、AI1

工作電壓范圍：-10V 至 10V

也可用作數字輸入

模擬輸出 1 轉換為 10 位：AO0

工作電壓范圍：0V 至 10V

電流高達 10mA

保護、報警和診斷 過壓和欠壓、熱、相位電機中斷

短路 相間短路、相間短路、相間短

路 針對每個異常情況的統一指示

連接 通過功能性可拆卸接線端子。電纜截面高達 AWG14

尺寸 100（高）x 35（長）x 119（寬）毫米

3.94（高）x 1.38（長）x 4.69（寬）英寸

重量 295克

10.4盎司

可編程步進電機驅動器，帶數字和模擬I/O

AM Technologies提供全系列的微步進驅動器，可由用戶直接編程。

該產品的非凡靈活性源于強大的處理功能和一整套 I/O 的組合，其中還包括高速計數器和模擬輸入和輸出。

應用程序開發周期在為產品提供支持的免費 UDP Commander 軟件中進行，該軟件在從編程到應用程序調試的每個步驟中為客戶提供幫助。

測試和調試工具處于最前沿，允許插入斷點、一次推進指令、實時查看寄存器和變量的內容等。

使用可編程驅動器的可能性幾乎是無限的，并且通常允許在不需要外部控制器的情況下實現應用。
