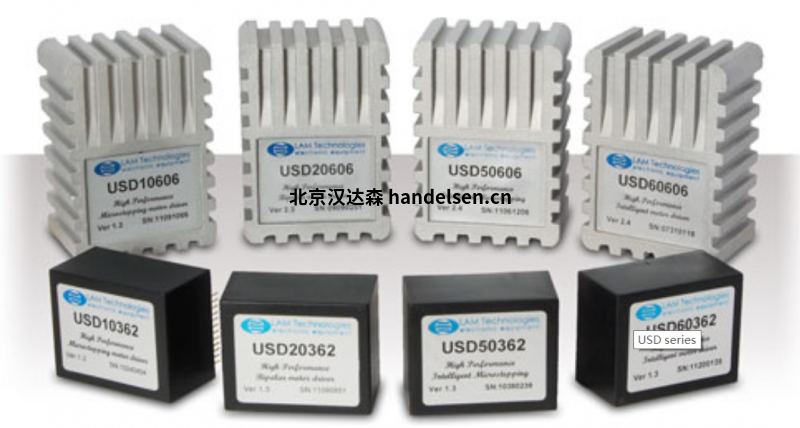

LAM Technologies步進電機驅動器USD 系列產品介紹
USD 模塊是為 PCB 安裝而設計的雙極步進電機驅動器。
代表了節省空間和去除電纜的解決方案，可以與單軸或多軸應用中的電子控制集成。
有 12 種不同的型號，分為三種當前尺寸和四種不同的功能。某些型號可通過 STEP 和 DIRECTION 信號進行控制，而其他型號則通過串行鏈接進行控制。以上型號有半步分辨率和微步分辨率高達25600步/轉的版本。
可配置為輸入和輸出的三條線路完善了模塊串行版本中的可用 I/O。這些線路經過適當配置，也可以觸發驅動器的啟動。
具體產品型號：
USD10361
USD20361
USD10362
USD20362
USD10606
USD20606
USD10361產品詳細參數舉例：
電源電壓：從 12Vdc 到 42Vdc
相電流： 從 0.15Apk 到 1.2Apk
邏輯電源電壓： 5Vdc
控制模式：步進和方向
數字輸入 5 TTL/CMOS 兼容：STEP、DIRECTION、ENABLE、STANDBY、RESET
3 TTL/CMOS 兼容：RS0、RS1、RS2 用于分辨率設置
2 個模擬相電流設置
數字輸出： 1 個集電極開路：FAULT
步進細分： 可選擇從完整步進到 1/128 步進
保護、警報和診斷： 過壓和欠壓、相間短路、相接地、正相
連接：通過焊針連接
尺寸： 44.5(H) x 55(L) x 28.5(W) mm
1.75（高）x 2.17（長）x 1.12（寬）英寸
重量： 120g；4.23 盎司
