lamtechnologies OS10系列面板安裝開放式設計步進電機驅動器

OS10 系列

步進和方向，面板安裝，步進電機驅動器

OS10 步進電機驅動器系列采用開放式設計，具有 IP00 防護等級，盡管它們可以管理高功率，但尺寸非常?。ㄋ鼈兊墓ぷ麟妷哼_到 240Vdc，相電流為 10Arms，相當于 14Apk 或 14Imax）。

電路板角落的 4 個孔允許安裝驅動器。

編號的螺絲端子使信號和電源線的連接更容易，能夠容納截面最大為 2,5mm2 的電纜。

家庭概況

最高的可靠性、高性能、小尺寸和低成本是 xS10 系列步進電機驅動器設計所遵循的準則。

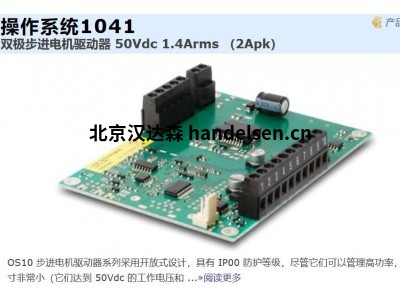

操作系統1041

雙極步進電機驅動器 50Vdc 1.4Arms （2Apk）

OS10 步進電機驅動器系列采用開放式設計，具有 IP00 防護等級，盡管它們可以管理高功率，但尺寸非常小

技術數據

電源電壓 從 18Vdc 到 50Vdc

相電流 從 0.3 Arms 到 1.4Arms，增量為 0.1Arms

控制方式 步驟和方向。啟動/停止

數字輸入 4 個光隔離：STEP、DIRECTION、ENABLE、BOOST

在恒定電流

下工作電壓范圍為 3V 至 28V 每個 NPN、PNP 或線路驅動兼容

階梯細分 微步進。可選擇從全步到 1/128 步

STEP 最大頻率 300KHz的

保護、報警和診斷 過壓和欠壓、熱、相位電機中斷

短路 相間短路、相間短路、相間短

路 針對每個異常情況的統一指示

連接 通過接線端子。電纜截面高達 AWG14

尺寸 18（高） x 105（長） x 78（寬） mm

0.71（高） x 4.13（長） x 3.07（寬） 英寸

重量 90g

3.2oz

操作系統1073

雙極步進電機驅動器 90Vdc 3Arms （4.2Apk）

技術數據

電源電壓 從 24Vdc 到 90Vdc

相電流 從 0.8 Arms 到 3Arms，增量為 0.1Arms

控制方式 步驟和方向。啟動/停止

數字輸入 4 個光隔離：STEP、DIRECTION、ENABLE、BOOST

在恒定電流

下工作電壓范圍為 3V 至 28V 每個 NPN、PNP 或線路驅動兼容

階梯細分 微步進。可選擇從全步到 1/128 步

STEP 最大頻率 300KHz的

保護、報警和診斷 過壓和欠壓、熱、相位電機中斷

短路 相間短路、相間短路、相間短

路 針對每個異常情況的統一指示

連接 通過接線端子。電纜截面高達 AWG14

尺寸 18（高） x 105（長） x 78（寬） mm

0.71（高） x 4.13（長） x 3.07（寬） 英寸

重量 90g

3.2oz

操作系統1098

雙極步進電機驅動器 240Vdc 10Arms （14.1Apk）

電源電壓 從 45Vdc 到 240Vdc

相電流 從 4 臂到 10 臂，增量為 0.1 臂

控制方式 步驟和方向。啟動/停止

數字輸入 4 個光隔離：STEP、DIRECTION、ENABLE、BOOST

在恒定電流

下工作電壓范圍為 3V 至 28V 每個 NPN、PNP 或線路驅動兼容

階梯細分 微步進?？蛇x擇從全步到 1/128 步

STEP 最大頻率 300KHz的

保護、報警和診斷 過壓和欠壓、熱、相位電機中斷

短路 相間短路、相間短路、相間短

路 針對每個異常情況的統一指示

連接 通過接線端子。電纜截面高達 AWG14

尺寸 29（高） x 105（長） x 78（寬） 毫米

1.14（高） x 4.13（長） x 3.07（寬） 英寸

重量 180克

6.4盎司

步驟和方向

步進和方向微步驅動器

LAM Technologies 生產多種雙極步進電機驅動器，采用脈沖序列控制，具有傳統的步進和方向信號。

我們提供安裝在 DIN 導軌上的驅動器（DS10 系列）、用于面板安裝的開放式驅動器（OS10 系列）、用于墻壁固定的緊湊型驅動器（LS10 系列）以及用于 PCB 安裝的模塊（USD 系列）。

分頻步進達到每轉 25600 步，最大輸入頻率超過 300KHz。

功率范圍極廣，包括電源電壓從 18 伏直流到 240 伏直流，電流從 0.3 安培到 10 安培（相當于 14Apk 或 14Imax）的型號。在同一系列中，各種型號具有相同的電氣連接和機械緊固件，因此可以根據自己的應用情況方便快捷地向上或向下遷移。
