lamtechnologies USD系列雙極步進電機印刷電路板用驅動器

USD系列

印刷電路板（PCB）用驅動器 USD 系列

USD 模塊是雙極步進電機驅動器，設計用于 PCB 安裝。

它們代表了節省空間和移除電纜的完美解決方案，可與單軸或多軸應用中的電子控制完美集成。

有 12 種不同的型號，分為三種當前尺寸和四種不同的功能。有些型號可通過 STEP 和 DIRECTION 信號控制，而其他型號則通過串行鏈路控制。以上型號有半步分辨率的版本和微步分辨率高達 25600 步/轉的版本。

通過稱為 LEP11 的專有通信協議，可以使用簡單的串行線控制多達 32 個不同的驅動器。

可用的命令允許配置加速時間、最小和最大頻率，并執行絕對或相對定位。還可以實時讀取每個連接模塊的運行狀態。

三條線路可配置為輸入和輸出，完善了模塊串行版本中的可用 I/O。這些線路經過適當配置，也可以觸發驅動器的啟動。

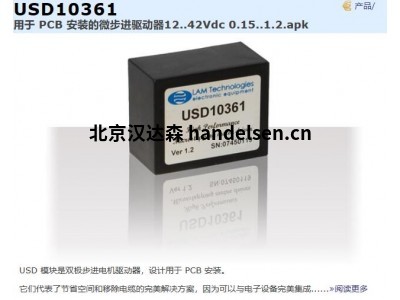

USD10361

用于 PCB 安裝的微步進驅動器12..42Vdc 0.15..1.2.apk

USD 模塊是雙極步進電機驅動器，設計用于 PCB 安裝。

它們代表了節省空間和移除電纜的完美解決方案，因?yàn)榭梢耘c電子設備完美集成

技術數據

電源電壓 從 12Vdc 到 42Vdc

相電流 從0.15Apk 到 1.2Apk

邏輯電源電壓 5V直流

控制方式 步驟和方向

數字輸入 5 TTL/CMOS兼容：步進、方向、使能、待機、復位

3 TTL/CMOS兼容：RS0、RS1、RS2用于分辨率設置

2 模擬用于相電流設置

數字輸出 1 集電極開路：故障

階梯細分 可選擇從全步到 1/128 步

保護、報警和診斷 過壓和欠壓、相間短路、相地短路、正相

連接 通過焊針

尺寸 44.5（高） x 55（長） x 28.5（寬） 毫米

1.75（高） x 2.17（長） x 1.12（寬） 英寸

重量 120克

4.23盎司

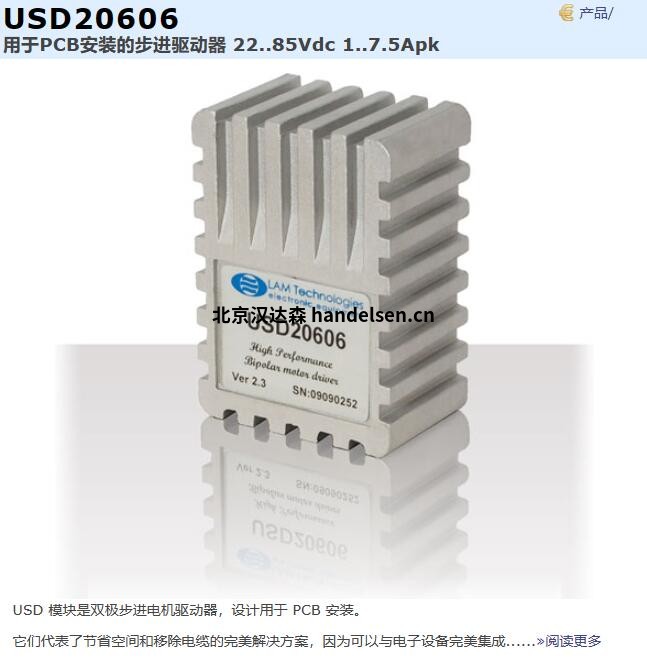

USD10606

微步驅動器PCB安裝 22..85Vdc 1..7.5Apk

技術數據

電源電壓 從 22Vdc 到 85Vdc

相電流 從1Apk到7.5Apk

邏輯電源電壓 5V直流

控制方式 步驟和方向

數字輸入 5 TTL/CMOS兼容：步進、方向、使能、待機、復位

3 TTL/CMOS兼容：RS0、RS1、RS2用于分辨率設置

2 模擬用于相電流設置

數字輸出 1 集電極開路：故障

階梯細分 可選擇從全步到 1/128 步

保護、報警和診斷 過壓和欠壓、熱、短路相間、相間對地、正相

連接 通過焊針

尺寸 115.5（高） x 91（長） x 70（寬） mm

4.55（高） x 3.58（長） x 2.76（寬） 英寸

重量 390克

13.76盎司

USD60361

串行可控步進驅動器，用于PCB安裝 12..42Vdc 0.15..1.2APK

技術數據

電源電壓 從 12Vdc 到 42Vdc

相電流 從0.15Apk 到 1.2Apk

邏輯電源電壓 5V直流

控制方式 通過串行線路和專有協議進行流式傳輸

功能特性 TXON輸出，用于自動RS485流量控制。硬件觸發器延遲執行移動

數字輸入 2 TTL/CMOS兼容：使能、復位

8 TTL/CMOS兼容：RX、TX、TXON、ADD0、ADD1、ADD2、ADD3、ADD4

3 雙向TTL/CMOS兼容：IO0、IO1、IO2

2 個模擬用于相電流設置

數字輸出 1 集電極開路：FAULT

3 雙向 TTL/CMOS 兼容：IO0、IO1、IO2

階梯細分 可選擇全步到 1/2 步或自動模式

保護、報警和診斷 過壓和欠壓、相間短路、相地短路、正相

連接 通過焊針

尺寸 44.5（高） x 55（長） x 28.5（寬） 毫米

1.75（高） x 2.17（長） x 1.12（寬） 英寸

重量 120克

4.23盎司

步驟和方向

步進和方向微步驅動器

LAM Technologies 生產多種雙極步進電機驅動器，采用脈沖序列控制，具有傳統的步進和方向信號。

我們提供安裝在 DIN 導軌上的驅動器（DS10 系列）、用于面板安裝的開放式驅動器（OS10 系列）、用于墻壁固定的緊湊型驅動器（LS10 系列）以及用于 PCB 安裝的模塊（USD 系列）。

分頻步進達到每轉 25600 步，最大輸入頻率超過 300KHz。

功率范圍極廣，包括電源電壓從 18 伏直流到 240 伏直流，電流從 0.3 安培到 10 安培（相當于 14Apk 或 14Imax）的型號。在同一系列中，各種型號具有相同的電氣連接和機械緊固件，因此可以根據自己的應用情況方便快捷地向上或向下遷移。
