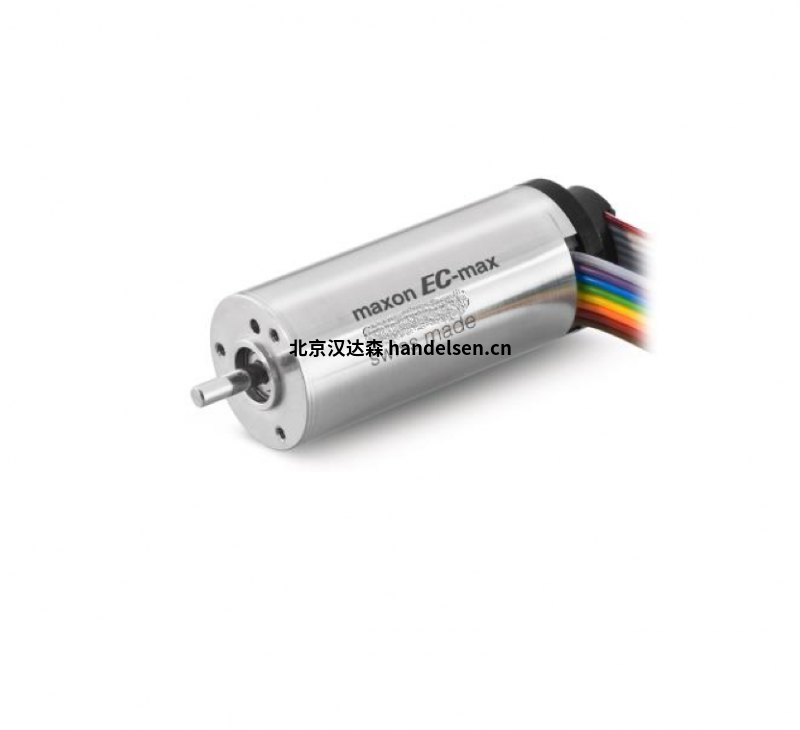

maxon EC-max16無刷電機智能倉儲系統揀選機器人關節模組驅動
電機節能高效率且體積小的直流電機，驅動電機與一個行星齒輪箱組合，易于操控且高度靈活
maxon無刷電機分類：
maxon_DC-max 16 S EB
maxon_DC-max 16 S GB
maxon_DC-max 22 S EB
maxon_DC-max 22 S GB
maxon_DC-max 26 S EB
maxon_DC-max 26 S GB
maxon EC-max16無刷直流電機功率5Watt
額定電壓值
額定電壓 12 V
空載轉速 13500 rpm
空載電流 60.2 mA
額定轉速 5840 rpm
額定轉矩（最大連續轉矩） 3.23 mNm
額定電流（最大連續負載電流） 0.456 A
堵轉轉矩 5.95 mNm
堵轉電流 0.762 A
最大效率 54 %
特征值
相間電阻 15.7 ?
相間電感 0.254 mH
轉矩常數 7.8 mNm/A
轉速常數 1220 rpm/V
轉速/轉矩斜率 2470 rpm/mNm
機械時間常數 11.1 ms
轉子慣量 0.428 gcm²
熱參數
外殼-環境熱阻 23.5 K/W
繞組-外殼熱阻 2.57 K/W
繞組熱時間常數 0.914 s
電機熱時間常數 390 s
環境溫度 -40...+100 °C
繞組最高允許溫度 +155 °C
機械參數
軸承類型 球軸承
最大允許轉速 20000 rpm
軸向間隙 0 mm，徑向負載為 < 1.5 N 時
0.14 mm，徑向負載為 > 1.5 N 時
最大軸向載荷（動態） 1 N
最大軸向壓配合力（靜態） 18 N
（靜態，支撐軸） 600 N
最大徑向載荷 6 N, 5 mm（距離法蘭）
其它參數
極對數 1
相數 3
重量 36 g
高分辨率編碼器的優勢
高編碼器脈沖數 N 會帶來高位置分辨率，還會改善控制動態。 可以快速地獲得有關實際位置值變化的反饋信息，并且控制電路可以快速地啟動糾正操作。 控制器也可以設置為具有高剛度，即具有高控制器放大率，從而降低不穩定振蕩??的風險
