機器人關節模組無框直驅力矩電機諧波減速機組合緊湊高扭矩
多關節機器人與人的手臂相類似，其特點是能像人手那樣地靈活動作。
?研發設計人員為實現多關節機器人的靈活動作，需要重點解決兩大問題：控制和結構。即為了提高生產的靈活性，要求機器人重量輕，尺寸集成，也同樣要求電機能以緊湊的體積實現高性能運動及控制精度。
機器人關節模組高度集成了包括無框直驅力矩電機、低壓直流驅動器、諧波減速機、制動器和反饋裝置。
機器人關節模塊有多種類型，每種模塊都有特定的用途并提供不同的運動自由度。 一些常見的機器人關節類型包括：
旋轉關節：這種類型的關節允許圍繞單個軸進行旋轉運動，就像鉸鏈的運動一樣。 它通常用于機器人手臂和腿。
棱柱關節：棱柱關節可沿單個軸進行線性運動，類似于滑動抽屜的運動。
球形接頭：球形接頭允許在多個軸上進行旋轉運動，比旋轉接頭提供更多的運動自由度。
平面關節：平面關節將運動限制在二維平面內，通常用于具有平面、類似桌面運動的機器人系統。
萬向節：萬向節結合了兩個相互垂直的旋轉關節，允許兩個旋轉自由度。
連續關節：這種類型的關節允許連續旋轉，沒有任何限制。
這些關節模塊通常配備執行器和傳感器，使機器人的控制系統能夠準確地命令關節運動。 關節模塊與其他組件一起形成機器人的運動鏈，決定其整體運動能力。

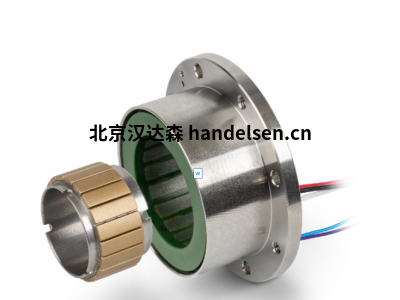

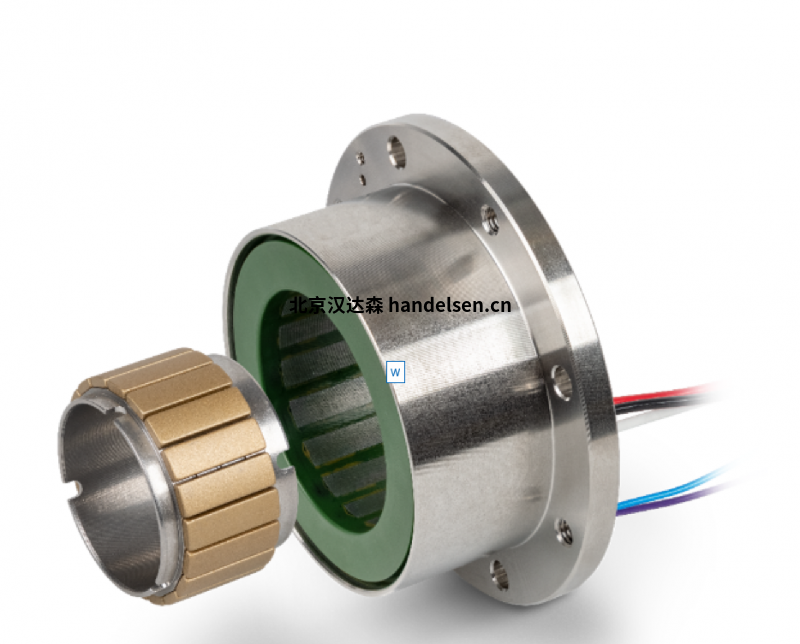

無框電機具體參數：
額定電壓 48 V
空載轉速 2500 rpm
空載電流 140 mA
額定轉速 2080 rpm
額定轉矩 1190 mNm
額定電流 6 A
堵轉轉矩 7930 mNm
相間電阻 0.46 ?
相間電感 0.7 mH
轉矩常數 184 mNm/A
轉速常數 52 rpm/V
轉速/轉矩斜率 0.132 rpm/mNm
機械時間常數 0.38 ms
轉子慣量
275 gcm²
什么是PID 微分控制器 (D)？
微分控制器 (D)：D 控制器考慮誤差的變化，乘以用戶指定的系數 KD 并添加到當前命令。 使用此方法可以非?？焖俚丶m正設置值跳躍等突發錯誤。正確設置此類控制可以提高控制穩定性。 它可以被認為是一種電子阻尼。 增加 KD 值可提高系統穩定性，但過高的 KD 會導致振蕩。
