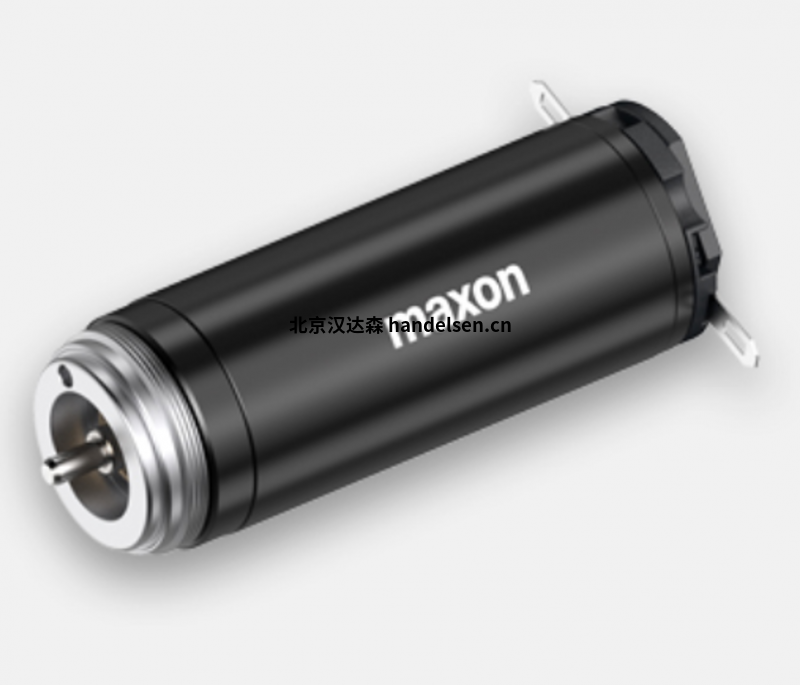

maxonRE35石墨電刷直流電機功率90Watt多足機器人關節模塊行星減速機
該款電機可提供150-250W功率
低速度下具有較大轉矩
高性能永磁鐵、效率約達90%、能耗低
重量輕巧、功率密度高、組合緊湊小巧
無頓挫的無鐵芯繞組、操作簡便、良好的調節性能
電流強度與轉矩成正比、可通過電流獲取信息
堅固性和耐用性
maxon有刷電機具體型號：
maxon_RE 6
maxon_RE 8
maxon_RE 10
maxon_RE 13
maxon_RE 16
maxon_RE 25
maxon_RE 30
maxon_RE 40
maxon_RE 50
maxon_RE 65
maxon_A-max 12
maxon_A-max 16
maxon_A-max 19
maxon_A-max 22
maxon_A-max 26
maxon_A-max 32
maxonRE35石墨電刷直流電機功率90Watt多足機器人關節模塊行星減速機
額定電壓值
額定電壓 42 V
空載轉速 7580 rpm
空載電流 70.5 mA
額定轉速 6790 rpm
額定轉矩（最大連續轉矩） 106 mNm
額定電流（最大連續負載電流） 2.09 A
堵轉轉矩 1090 mNm
堵轉電流 20.7 A
最大效率 88 %
特征值
相間電阻 2.03 ?
相間電感 0.62 mH
轉矩常數 52.5 mNm/A
轉速常數 182 rpm/V
轉速/轉矩斜率 7.03 rpm/mNm
機械時間常數 5.32 ms
轉子慣量 72.3 gcm²
熱參數
外殼-環境熱阻 6.2 K/W
繞組-外殼熱阻 2 K/W
繞組熱時間常數 30.1 s
電機熱時間常數 707 s
環境溫度 -30...+100 °C
繞組最高允許溫度 +155 °C
機械參數
軸承類型 Waelzlager
最大允許轉速 12000 rpm
軸向間隙 0.05 - 0.15 mm
徑向間隙 0.025 mm
最大軸向載荷（動態） 5.6 N
最大軸向壓配合力（靜態） 110 N
（靜態，支撐軸） 1200 N
最大徑向載荷 28 N, 5 mm（距離法蘭）
其它參數
極對數 1
換向片數量 13
重量
340 g

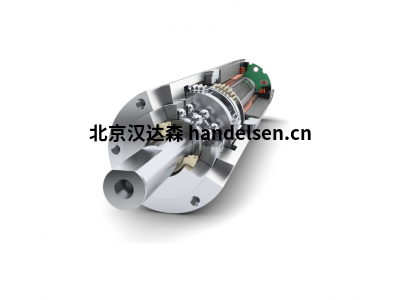

maxon齒輪箱分類：
精密正齒輪箱和行星齒輪箱針對maxon電機進行調校。齒輪箱在出廠前便可完成與maxon自有電機的直接匹配。 電機主動輪作為第一個減速級的輸入齒輪，并與電機軸固定連接。
1.GPX行星齒輪箱：maxon GPX齒輪箱運行時噪音低、間隙??； 適用于傳輸高轉矩和高轉速。
2.行星齒輪箱（GP）：maxon行星齒輪箱功率高，但占用的空間小： 轉矩可達120 Nm。
3.正齒輪齒輪箱（GS）：maxon正齒輪齒輪箱運行噪音小，高效率。
4.絲杠軸齒輪箱（GP）：內置軸向軸承可承受高軸向負荷。 提供公制絲杠、滾珠絲杠以及梯形絲杠。
