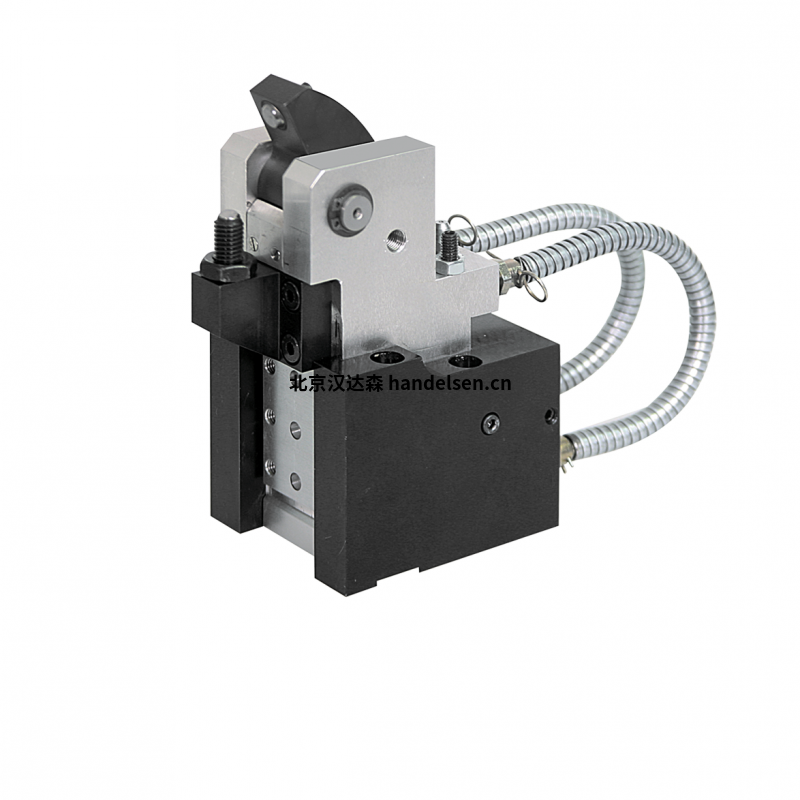

ROEMHELD夾緊元件B 1.733 位置靈活夾爪
描述
位置柔性夾爪由U 形安裝體和可移動的嵌入式夾緊單元,帶供油由兩個帶有切屑的短高壓軟管保護。
在可移動的夾緊單元中,一個雙作用液壓缸集成,其夾緊力通過夾緊裝置引入杠桿 180° 進入工件支架。此支架可調節高度以夾緊不同厚度的工件。
在夾緊過程之后,仍可移動的夾緊單元將被安裝體中的單作用氣缸鎖定。在松開模式下,夾緊桿旋轉到目前為止,可以實現夾具的無阻礙裝載和卸載。 到控制夾緊桿,可以提供感應或氣動位置監控
ROEMHELD夾緊元件B 1.733 位置靈活夾爪
好處
夾鉗位置靈活擺幅
工件支撐點可調和可安裝在 4 個位置
裝卸暢通夾具的
非常低的位移力作用在工件
可調零位
加工力補償八方
監控松開位置和夾緊行程的末端可以氣動或感應實現
夾緊桿可旋入小凹槽
雙作用夾緊功能
鎖口可單獨控制
可選連接螺紋供油或鉆孔通道
帶切屑保護的連接軟管
氣密連接,避免進入切屑和冷卻劑
注意事項:
位置靈活的夾爪必須定期檢查污染情況如果需要,用切屑清理干凈。
定期潤滑減少位移夾緊時作用在工件上的力。
工件之間的距離越小和工件支撐點,越小將力施加到工件上夾緊(見接觸力)??諝饷芊庠黾恿耸褂脡勖挽`敏度夾緊元件。由鋁制成的合模單元必須
高度防磨屑。
ROEMHELD夾緊元件B 1.733 位置靈活夾爪
