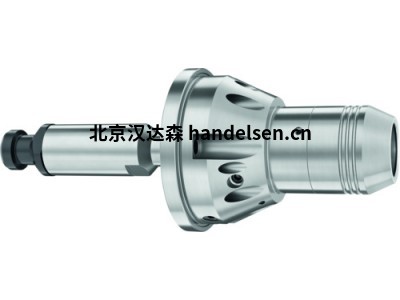

schunk刀具磨削WZS ANCA SK50 ?12x111

schunk刀具磨削WZS ANCA SK50 Ø12x111

WZS ANCA SK50 Ø12x111, 刀具磨削刀柄

　　WZS ANCA

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　采用張緊力驅動的液壓刀柄

　　刀具夾持接口: SK 50

　　夾持直徑 D1: 12 mm

　　伸出長度 L1: 111 mm

　　回轉精度: 2.5 x D 處 < 0.003 mm

　　技術參數 WZS ANCA SK50 Ø12x111ID

　　0206746

　　技術

　　采用張緊力驅動的液壓刀柄

　　系列

　　WZS ANCA

　　刀具夾持接口

　　SK 50

　　夾持直徑 D1

　　12 mm

　　D2 [mm]

　　36.5

　　D6 [mm]

　　21.5

　　L1 [mm]

　　111

　　L2 [mm]

　　50

　　L4 [mm]

　　52

　　L10 [mm]

　　5.5

　　L11 [mm]

　　32.1

　　重量 [kg]

　　3.3產品系列的常規說明

　　型號

　　液壓膨脹刀柄座 Ø 105 mm

　　動力驅動夾持

　　回轉精度

　　2.5 x D 處 < 0.003 mm

　　刀具柄部質量

　　h7

　　減徑套

　　使用減徑套可夾持柄部直徑不同的刀具

　　單獨

　　可按照客戶要求，提供其他尺寸和訂制設計

　　還可以根據要求制作特殊接口。
