schunk雄克氣缸 OPUS-V

雄克氣缸

名稱：  雄克氣缸

型號：  OPUS-V

品牌：  雄克

產地：  德國



雄克氣缸帶開啟和閉合中心，是所有卡盤的出色輔助刀具，讓您的車床更加完善。無論有無通孔，用于大卡盤還是小卡盤，SCHUNK OPUS系列夾持缸是讓您機床發揮最大性能的完美輔助刀具。



1.雄克氣缸OPUS-V介紹：

雄克氣缸OPUS-V是中心閉合式液壓缸，可調范圍大，用于啟動動力卡盤的切換時間短。應用領域包括在通用數控車床上，在車床/銑床上，在立式轉塔車床上，在專用設備上，在立式上下料車床上。對于所有常規動力車床卡盤來說，OPUS-V 是理想的無通孔標準氣缸。夾持缸專為高轉速設計，可由最高 70 bar 的液壓驅動。采用兩個感應接近開關，便于經由集成控制凸輪調整和監控夾持行程。



2.雄克氣缸OPUS-V為您帶來的好處如下：

①集成止回閥：管道故障時，臨時保持液壓缸內的壓力

②緊湊設計：便捷集成到現有車床內

③長啟動行程：適用于驅動所有標準動力卡盤

④用于行程監控的集成控制凸輪：采用兩個感應接近開關，便于調整和監控夾持行程



3.雄克氣缸OPUS-V 70的具體參數如下：



最大RPM [1/min]



7000



活塞面 [cm²]



28



活塞行程 [mm]



40



最大壓力 [bar]



70



40 bar 時的拉力 [kN]



11



漏油率 [l/min]



1.5



慣性矩 [kgm²]



0.012



重量 [kg]



8.5



雄克氣缸帶開啟和閉合中心，是所有卡盤的出色輔助刀具，讓您的車床更加完善。無論有無通孔，用于大卡盤還是小卡盤，SCHUNK OPUS系列夾持缸是讓您機床發揮最大性能的完美輔助刀具。下文為您帶來雄克氣缸OPUS-V的具體介紹。

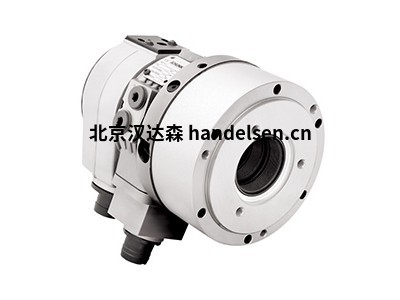

4.雄克氣缸OPUS-H3介紹：

雄克氣缸OPUS-H3是中心張開式液壓缸，可調范圍大，用于啟動動力卡盤的切換時間短。有大通孔，非常適用于桿加工和從后部供給材料。最大RPM [1/min]8000，活塞面70[cm²]，活塞行程26[mm]，通孔37.5[mm]，最大壓力45[bar]，45bar時的拉力31[kN]，漏油率2.5[l/min]，慣性矩0.013[kgm²]，動力吸收0.85[kW]，重量8[kg]。



5.雄克氣缸OPUS-H3 102-46的具體參數如下：



最大RPM [1/min]



7000



活塞面 [cm²]



103



活塞行程 [mm]



25



通孔 [mm]



46.5



最大壓力 [bar]



45



45 bar 時的拉力 [kN]



46



漏油率 [l/min]



3



慣性矩 [kgm²]



0.028



動力吸收 [kW]



1



重量 [kg]



12



6.雄克氣缸部分型號如下：

①OPUS-H3 70-37

②OPUS-H3 102-46

③OPUS-H3 130-52

④OPUS-H3 150-67

⑤OPUS-H3 170-77

⑥OPUS-H3 200-86

⑦OPUS-H3 225-95

⑧OPUS-H3 250-110

⑨OPUS-H3 320-127
