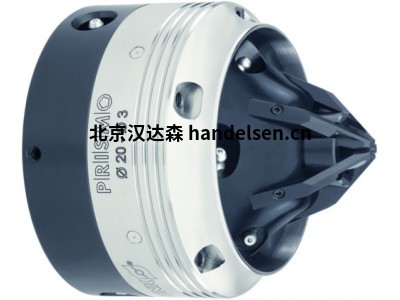

schunk刀具磨削PRISMO3系列

　　描述

　　通過采用直接夾持，即不使用筒夾或者減徑套，SCHUNK 刀具刃磨刀柄 PRISMO3 可以?shī)A持直徑在 3 mm 至 20 mm 之間的所有刀桿，完全自動作出更改。

　　應用領域

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　用于優化的磨削以及測量和測試應用

　　優點 - 為您帶來的益處

　　靈活

　　無需使用減徑套或筒夾即可直接無縫夾持直徑在 3 mm 至 20 mm 之間的刀桿

　　干擾輪廓少

　　砂輪的停止不會受到任何阻礙，即使加工操作難度較高。

　　可自動化

　　每天可 24 小時自動自主上料

　　降低裝調成本

　　與常規各種類型的刃磨刀柄相比，PRISMO3 的裝調時間最高可降低 70%。 ...

　　PRISMO3 - M30

　　描述

　　PRISMO3 - M30, 機械式刀具刃磨刀柄

　　最小夾持直徑: 3 mm

　　最大夾持直徑: 20 mm

　　技術參數 PRISMO3 - M30ID

　　0206601

　　最小夾持直徑 D1 [mm]

　　3

　　最大夾持直徑 D1 [mm]

　　20

　　G

　　M30x1.5

　　單指行程 [mm]

　　8.5

　　活塞行程 [mm]

　　22.5

　　最大啟動力 [kN]

　　10

　　最大夾緊力* [kN]

　　12.5

　　重量 [kg]

　　6.4產品系列的常規說明

　　回轉精度

　　在最大夾持力下，整個夾持范圍的未夾持長度為 45 mm 時，≤ 0.01 mm

　　為工藝條件調整確保更高的回轉精度

　　重復精度 < 0.005 mm

　　PRISMO3 - M32

　　描述

　　PRISMO3 - M32, 機械式刀具刃磨刀柄

　　最小夾持直徑: 3 mm

　　最大夾持直徑: 20 mm

　　技術參數 PRISMO3 - M32ID

　　0206602

　　最小夾持直徑 D1 [mm]

　　3

　　最大夾持直徑 D1 [mm]

　　20

　　G

　　M32x1.5

　　單指行程 [mm]

　　8.5

　　活塞行程 [mm]

　　22.5

　　最大啟動力 [kN]

　　10

　　最大夾緊力* [kN]

　　12.5

　　重量 [kg]

　　6.4產品系列的常規說明

　　回轉精度

　　在最大夾持力下，整個夾持范圍的未夾持長度為 45 mm 時，≤ 0.01 mm

　　為工藝條件調整確保更高的回轉精度

　　重復精度 < 0.005 mm
