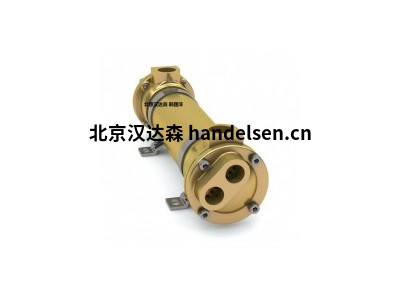

Funke-管殼式換熱器標準產品系列簡介

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

 Funke-管殼式換熱器標準產品系列簡介



在管殼式換熱器領域，F(xiàn)unke提供一系列精密的特殊型號，可滿足機械和設備工程的任何要求。最高品質和以客戶為導向的解決方案是FUNKE品牌的特色。



熱交換器是未燃燒的壓力系統，其中兩個介質以盡可能薄的壁隔開而彼此流過，因此如果存在溫差，它們將在該過程中相互交換熱量而不會混合。

除輻射損耗外，輸入熱量與輸出熱量相同。

然而，只有在存在足夠的溫差時才能進行有效的熱交換。溫差越大，所需的傳熱表面越小。這使得緊湊的設備設計成為可能。

熱交換器的傳熱性能是平均對數溫差，傳熱表面和傳熱系數的乘積。后者主要由介質的流動特性決定，即由設計特征決定。

另一方面，熱交換器的供應商必須在相關壓力和溫度下的特殊介質的熱力學性質方面具有廣泛的應用專業知識。這也適用于污垢因子和材料相容性的問題。

FUNKE熱交換器的計算和設計是通過全球領先的程序（例如HTRI，熱傳輸研究所，美國）和內部開發的軟件進行的，該軟件已經在世界各地使用。

技術說明

我們的通用殼體和熱交換器采用模塊化系統結構，主要用于冷卻液體，如潤滑油和液壓油或水，以及通過飽和蒸汽進行加熱。水，水/乙二醇混合物或海水可用作冷卻劑。

超過200種不同材料的漸變建筑尺寸構成了最佳和詳細類型選擇的基礎。

標準化意味著我們可以確保短交貨時間。

材料標準
零件		材料標準
	BCF / BCP	CCF / CCP	SSCF / SSCP
內管	CuZn28Sn1As	P235GH TC1	1.4571
管板	CuZn38Al-C-GM	1.4408 / P265GH / GE240	1.4408 / 1.4571
	CuZn38AlFeNiPbSn
擋板	CuZn37	1.4571	1.4571
貝殼	CuZn37PbO 5	P235GH TC1	1.4571
連接室+支架	EN-GJL-200	EN-GJL-200	1.4571
墊圈	Klinger C4430，Alchem 6375	Klinger C4430，Alchem 6375	Klinger C4430，Alchem 6375
涂漆層	RAL 5012，淺藍色	RAL 5012，淺藍色	染色和鈍化



可選材料
零件	BCF / BCP	CCF / CCP	SSCF / SSCP
內管	CuZn20Al2As	CuZn20Al2As
	CuNi30Mn1Fe	CuNi30Mn1Fe
	1.4571	1.4571
管板		P265GH作為固定Tubesheets	P版本1.4571
		以及1.4571作為
		P版的浮動管板
貝殼	法蘭連接殼側	法蘭連接殼側	法蘭連接殼側
	連接法蘭
連接室+支架	塑料涂層，青銅	塑料涂層，青銅
墊圈	PTFE，Viton	PTFE，Viton	PTFE，Viton
涂漆層	其他RAL顏色1	其他RAL顏色1
絕緣	礦棉與鍍鋅鋼板	礦棉與鍍鋅鋼板	礦棉與鍍鋅鋼板



Funke公司簡介：

Funke創建于德國下薩克森州的漢諾威， 1974年創始人Karl-Heinz FUNKE先生創辦了Funke風凱集團公司。

德國Funke專業生產各種標準、非標的列管式冷卻器、板式換熱器等.公司擁有實力雄厚的換熱器設計專家。

Funke的換熱器產品用途廣泛，適用于普通機械工業、造船業、化學工業以及石化工業等中的冷卻，加熱液體及氣體，并且可在不同的壓力及溫度情況下工作。



Funke公司的主要產品有：Funke管式換熱器、Funke板式換熱器、Funke釬焊式換熱器、Funke風冷換熱器及Funke換熱集成系統等。



常用產品型號示例：

funke TPL 01-K-14-22

funke FP205 NBR-HT

funke FP205 NBR-HT

funke Dichtsatz fur FP 14-81-1-NH, bestehend aus: 80 NBR-HT-Dichtungen

funke TPL01-K-14-22-1

funke TPL01-K-18-12

funke TPL01-K-14-22-1

funke FP205 NBR-HT

funke DN 100 NBR (rubber liner) for FP 31-81+1

funke Packing and airdelivery to Shanghai Packing and airdelivery to Shanghai

funke TPL01-K-18-12

funke FP205 NBR-HT

funke TPL01-K-18-12

funke TPL 00L-42-22

funke TPL 00L-42-22

funke TPL 00-L-12-11

funke TDW5510-W

funke TPL00-L-10-12

funke Rubberliner NBR DN100

funke TPL00-L-10-12

funke TPL 00-L-18-12

funke For FP205 NBR gasket set (total: 108pcs)

funke TPL 00-L-18-12

funke FP130-301-1-N

funke FP130 Gasket set(302pcs)

funke TDW5510-W

funke FP130-301-1-N

funke FP130 Gasket set(302pcs)

funke Packing and seacost

funke TPL-00-L-8-11

funke FP16-23-1-NH（16bar）

funke FP31-41-1-NH（16bar）

funke TPL00-K-8-12

funke FP205-97-1-NH（16bar）

funke FP22-69-1-NH

funke Packing and seacost

funke TPL-00-L-8-11

funke FP16-23-1-NH（16bar）

funke FP31-41-1-NH（16bar）

funke TPL00-K-8-12

funke FP205-97-1-NH（16bar）

funke tpl00-k-38-22

funke bcf303-b33-4

funke tpl01-l-14-11

funke 22511303

funke fp120-129-1-v/nh-0 10.0bar

funke fp60-85-1-nh-0 10.bar

funke fp-04-39-1-nh,管接頭r1 1/2''

funke tpl 00-l-30-22

funke 溫度傳感器0.0808

 funke tpl00-k-4-22

funke heat exchanger

funke tpl01-k-22-22; a50, f80;

funke fp14-161-1-nh、22.26m2

funke fp14-161-1-nh

funke fp14-161-1-nh

funke fp04-63-1-nh

funke fp16-39-1-nh

funke fp16-59-1-nh

funke fp120-123-1-nh 介質:乳化液

funke hp08-81-1-nh

funke fp08-43-1-v/n

funke fp14-67-1-n

funke fp20-99-1-n

funke tpl00-k-6-22

funke tpl00-k-8-22

funke fp41-27-1-v/n

funke fp31-33-1-v/n

funke oi-vorwarmer eelktrisch 0.0805

funke fp60-111-1-nh 冷側bar:10 熱側

funke fp14-39-1-e

funke fp22-29-1-nh（dn50法蘭）

funke fp22-29-1-nh 5個板片10個密封

funke fp22-29-1-nh dn50法蘭

funke dn50法蘭 fp22-29-1-nh

funke 法蘭dn65）fp22-81-1-nh

funke dn65）fp22-81-1-nh

funke（法蘭dn65）fp22-81-1-nh



以上為Funke-管殼式換熱器標準產品系列簡介及部分型號示例，更多詳細資料請聯系北京漢達森品牌專員吳亞男。
