FUNKE成立于1974年，F(xiàn)UNKE也是優質換熱器的領先開發商和制造商之一。

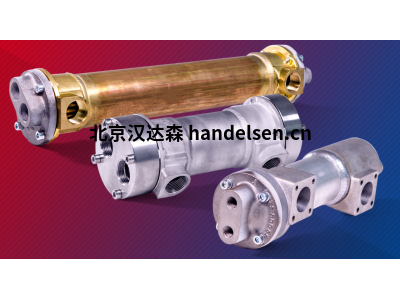

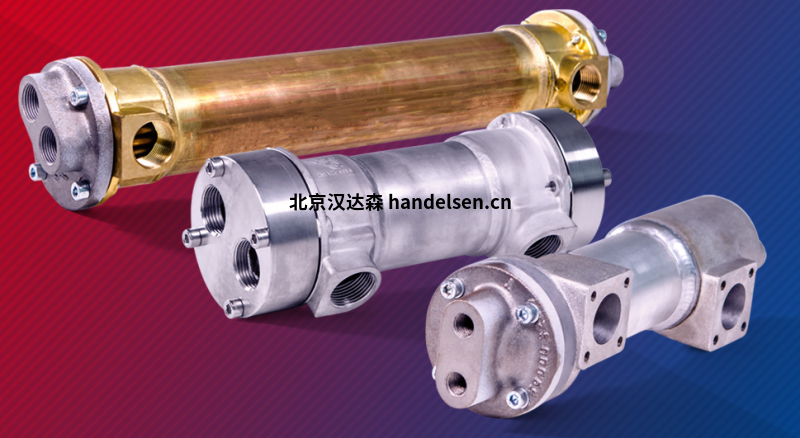

管殼式換熱器
技術說明
我們?cè)谙到y(tǒng)設計中普遍適用的管殼式換熱器主要用于冷卻潤滑油和液壓油或水等液體，以及通過飽和蒸汽進行加熱。水、水/乙二醇混合物或海水可用作冷卻介質。
200 多種不同材料的交錯尺寸構成了最佳和詳細類型選擇的基礎。
由于底層標準化，我們可以保證較短的交貨時間。
BCF， CCF， SSCF系列
設計特點
管束固定 （F） 或
可拉伸管束（P 版本）
材料變型
黃銅（BCF / BCP 型）
碳鋼（CCF / CCP型）
不銹鋼（SSCF / SSCP型）
交換面積從 0.11 m² 到 11.45 m²
內管尺寸：
6.35 x 0.5 毫米和 9.5 x 0.8 毫米
可變偏轉板間距
管道側 1、2 或 4 通
水平和垂直版本，帶角或夾腳或支架
邊界條件
設計壓力：夾套側：16巴 管邊：
10巴
設計溫度：
BCF/BCP/CCF/CCP： -10 / 150 °C
SSCF/SSCP： -10 / 230 °C
根據 PED 2014/68/EU 模塊 B 進行
型式檢驗
CE標志
TDW系列
設計特點
帶翅片管的可拉式 U 型管束
高比傳熱能力的螺旋偏轉原理
材料：
內管：
銅，
鍍錫替代CuNi10Fe
管底：塑料;
鋁增強
護套： 鑄鋁
腔室：灰口鑄鐵
螺絲： 鑄鋁
交換面積從 0.05 m² 到 1.5 m²
內管尺寸：14 x 1 mm
，符合 DIN EN 12452 標準
管側 4 通
也可作為儲罐安裝型號
TDW T 提供
邊界條件
設計壓力：夾套側：16巴 管邊：
8巴
設計溫度：100°C
根據 PED 2014/68/EU 模塊 B 進行
型式檢驗
CE標志
UNIVEX系列
設計特點
可抽取管束
材料：內胎：CuNi10Fe
水室：
青銅，耐海水
交換面積從 0.15 m² 到 5.79 m²
內管尺寸：6x 0.5毫米
管側 4 通
邊界條件
設計壓力：夾套側：16巴 管邊：
10巴
設計溫度：-10/120°C
無型式檢驗，
無CE標志
根據 PED 2014/68/EU 驗收
SWF/P， SSWF/P （系列）
設計特點
管束固定 （F） 或可拉伸管束 （P）
材料變型
黃銅（SWF / SWP 型）
不銹鋼（SSWF / SSWP 型）
內管尺寸（黃銅）：
外內管9.5 x 0.8mm，內管7.7 x 0.8mm
內管尺寸（不銹鋼）：
外內管9.5 x 0.8mm，內管7.7 x 0.7mm
可變偏轉板間距
管道側 1、2 或 4 通
水平和垂直版本，帶
角或夾腳或支架
邊界條件
設計壓力：夾套側：16巴 管邊：
10巴
設計溫度：
-10/150°C
根據 PED 2014/68/EU 和 AD-2000 進行設計
CE標志
SWF/P， SSWF/P （個人）
SWF-HE， SSWF-HE
