FUNKE FP/FPS系列密封板式換熱器

孫 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn

FUNKE熱交換器

FUNKE在板式換熱器領域，風克擁有滿足幾乎所有要求的精密系列，F(xiàn)UNKE特別是在機械和設備工程領域。具有不對稱流隙的特殊FUNKE“偏置”系統可實現高效且具有成本效益的設備，其面積相關性能（取決于設計）比傳統板式換熱器高出17%。

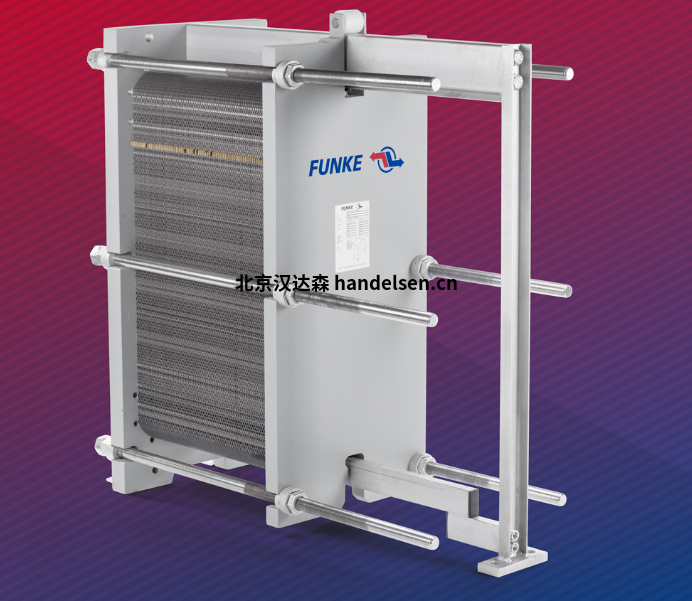

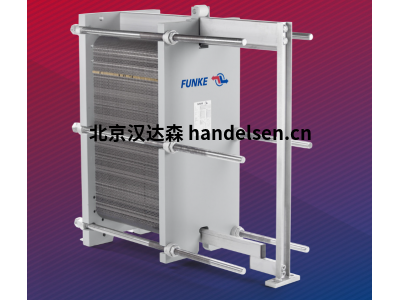

FUNKE密封板式換熱器

設計與功能

墊片板式換熱器包含一組串成串的異型板，其開口串在一起。

每第二塊板的排列，旋轉180°，產生一個流動間隙。機械固定（夾式）或粘合到每個板上的密封件能夠可靠地密封到外部和熱交換中涉及的第二種介質的流動間隙。

板組通過夾針在固定板和松散板之間的框架中均勻地壓在一起。

板式換熱器的密封件在其使用壽命期間會經歷正常的疲勞過程。因此，根據操作條件，板組可以重新張緊幾次，直到達到最小尺寸。

熱交換中涉及的介質的連接在硬盤上進行，對于多路徑版本，也可以在松板上進行（參見“流程圖”）。

我們的產品系列包括單端口和多端口板式換熱器，換熱面積可達2000平方米。

FP/FPS

關鍵技術數據

換熱面/板： 0，04 - 3 平方米

工作壓力： 25 巴

工作溫度： 200°C

安全

我們的板在入口和出口區域設有雙重密封，可防止介質混合。安全熱交換器版本包含配備特殊密封系統的雙板。

特殊

安全板式換熱器

用于食品和制藥應用的不銹鋼版本

冗余設計的板式換熱器作為安裝在底架上的緊湊型裝置，包括轉換配件、溫度控制閥和安全閥

標準面板材料

1.4301 （AISI 304）

1.4404 / 1.4401 （AISI 316L/AISI 316）

特殊板材材料

根據應用，使用以下片材：

1.4539 （N08904 / 904L）

1.4547 （254 SMO / S31254）

2.4066/2.4068（鎳 200 / 鎳 201）

2.4602 （合金 C-22）

2.4819 （合金 C-276）

2.4605 （合金 59）

3.7025（鈦尺寸 1）/ 3.7225（TiPd，鈦尺寸 11）

鉭

密封材料

各種品質的丁腈橡膠

各種質量的三元乙丙橡膠

氯丁二烯

丁基

各種品質的 FPM（氟橡膠）等。

密封緊固件

機械緊固密封件（標準）

膠合密封件
