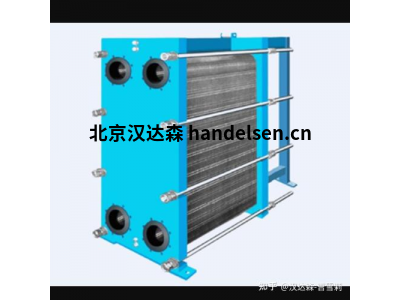

Funke FP205 NBR-HT 釬焊板式換熱器：緊湊高效的熱能傳遞專家

在追求高效節能與緊湊設計的現代工業領域，換熱器扮演著核心角色。德國Funke Wärmeaustauscher Apparatebau GmbH憑借其工藝和可靠的性能，在全球換熱技術市場占據重要地位。其中，FP205 NBR-HT 作為Funke釬焊板式換熱器（BPHE）家族中備受青睞的型號，以其出色的效率、堅固的結構和針對特定工況的優化設計，成為眾多中小型熱能傳遞應用的理想選擇。

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

一、 核心構造：精密工藝的結晶

FP205 NBR-HT 的核心價值源于其精妙的構造：

1.      高效波紋板片：

o    采用高質量不銹鋼（通常為AISI 304或316L） 精密沖壓成型。板片表面精心設計的人字形波紋（Herringbone Pattern） 是其高效傳熱的核心。

o    波紋結構極大地增加了有效換熱面積，并在流體通過時誘導產生強烈的湍流。這種湍流有效破壞了流體邊界層，顯著提升了板片兩側流體與金屬壁面之間的熱交換速率。

o    波紋角度和深度設計在流體阻力（壓降）與傳熱效率之間取得了優化平衡。

2.      銅釬焊工藝：

o    組裝好的不銹鋼板片組在真空釬焊爐中，利用銅（Cu） 作為釬料進行高溫焊接。

o    銅在熔融狀態下通過毛細作用均勻填滿相鄰板片之間的接觸點，冷卻后形成極其堅固、致密且高度耐壓耐溫的整體結構。

o    釬焊工藝消除了對橡膠墊圈和框架壓緊板的需求，使FP205 NBR-HT具備了結構極度緊湊、無泄漏隱患、耐高壓高溫的顯著優勢。

3.      關鍵標識：NBR-HT 密封接口

o    NBR (Nitrile Butadiene Rubber)： 指換熱器介質接口（端口） 處所使用的密封材質是丁腈橡膠。NBR以其優異的耐礦物油、油脂、燃料油、多種液壓油以及水和水溶液（包括冷卻液）的性能而聞名。它也具有良好的耐磨性和彈性。

o    HT (High Temperature)： 這是FP205型號中針對NBR密封的關鍵升級。標準NBR的長期耐溫上限通常在100°C至110°C左右。而NBR-HT 配方經過特殊優化，顯著提升了其耐熱老化性能，使其能夠在高達130°C甚至135°C（需確認具體產品規格） 的持續工作溫度下保持密封可靠性和彈性。這對于需要處理較高溫度流體的應用至關重要。

o    重要提示： NBR/NBR-HT主要用于密封換熱器的外部接口（法蘭連接處）。換熱器內部板片間的密封由銅釬焊保證，無橡膠部件。

二、 性能優勢：FP205 NBR-HT的核心競爭力

1.      熱效率： 人字形波紋設計產生的高度湍流，加上不銹鋼和銅釬料良好的導熱性，使得FP205 NBR-HT在同等體積下?lián)碛羞h(yuǎn)超管殼式換熱器的傳熱系數（K值）。這意味著它能用更小的尺寸傳遞更多的熱量，顯著節省空間和初始投資。

2.      結構緊湊，節省空間： 釬焊式設計省去了傳統可拆式板換的框架和大量螺栓，使其單位換熱量所占體積非常小，特別適合空間受限的設備或系統集成。

3.      高耐壓耐溫性： 全不銹鋼和銅釬焊結構賦予其出色的機械強度。FP205系列通常設計有較高的大允許工作壓力（如PN 25/PN 40或更高，具體需查型號規格書） 和大允許工作溫度（銅釬焊本身可承受很高溫度，但受限于NBR-HT密封，端口處通常為130-135°C）。

4.      低維護需求： 釬焊結構消除了墊片老化泄漏的風險（墊片問題在可拆式板換中是常見故障點）。接口處的NBR-HT密封圈壽命長，更換相對簡單（通常需返廠或由專業人員進行）。整體結構堅固可靠，維護成本極低。

5.      優異的清潔性/防堵性： 高度湍流本身就具有一定的自清潔作用，能減少污垢沉積。雖然釬焊板換不像可拆式那樣能打開物理清洗，但其流道通常設計得較寬且流暢，對顆粒物的容忍度相對較好（具體取決于板片型號），且適合化學清洗（CIP）。

6.      多功能性： FP205 NBR-HT 適用于廣泛的液-液換熱應用場景，尤其適合一側或兩側流體涉及油類、燃油、冷卻液或溫度較高的水/溶液的應用。

7.      NBR-HT密封的針對性優勢： 在需要處理溫度超過標準NBR承受范圍（>110°C）但又不至于高到必須使用EPDM或FKM（氟橡膠）的場合，NBR-HT提供了的解決方案，在耐油性和耐溫性之間取得了良好平衡，且成本通常低于EPDM/FKM。

三、 典型應用領域

FP205 NBR-HT 的特性使其在眾多工業領域大放異彩：

1.      暖通空調（HVAC）：

o    區域供熱/制冷站中的次級換熱。

o    鍋爐與采暖系統之間的隔離換熱。

o    熱回收系統（如從排風中回收熱量）。

o    冷卻塔回路與冷凍水回路之間的隔離。

2.      工業流程：

o    液壓油冷卻：為機床、注塑機、壓機等的液壓系統提供高效冷卻。

o    潤滑油/齒輪油冷卻：用于壓縮機、齒輪箱、渦輪機等。

o    工藝液體加熱/冷卻：在化工、食品飲料、制藥等行業中用于控制反應溫度、物料加熱/冷卻等。

o    壓縮空氣后冷卻器。

3.      可再生能源：

o    太陽能熱利用系統（連接集熱器回路與儲熱水箱或供暖回路）。

o    生物質鍋爐系統換熱。

4.      機械設備：

o    激光切割機、焊接設備等工業設備的冷卻系統核心部件。

o    柴油發電機組（潤滑油冷卻、缸套水冷卻）。

o    船舶輔機系統。

5.      其他：

o    閉式冷卻塔系統。

o    游泳池水加熱。

四、 技術規格概覽 (示例性質，具體以新技術手冊為準)

重要提示： 上表僅為通用性概述。FP205系列下會有不同具體型號，對應不同的板片數量、大壓力等級、連接口徑、承壓框架設計（部分高壓型號可能有外框）等。選擇和使用前必須查閱Funke提供的該具體型號（如 FP205 XYZ NBR-HT）的新、完整技術手冊（Datasheet）和安裝操作說明書！

五、 選型與使用要點

1.      精確選型： Funke提供專業的選型軟件。用戶需準確提供：

o    熱負荷 (kW 或 kcal/h)。

o    兩側流體的流量 (m³/h)。

o    兩側流體的入口/出口溫度 (°C)。

o    兩側流體的物性參數 (密度、比熱容、導熱系數、粘度)。

o    允許的大壓降 (kPa 或 bar)。

o    工作壓力和環境條件。

o    流體成分及其對材料的兼容性（特別是對NBR-HT的兼容性）。

2.      流體兼容性： 嚴格確認工作介質與不銹鋼（304/316L）、銅（釬料）以及NBR-HT橡膠的化學兼容性。 NBR-HT耐油、耐水/水溶液性能優異，但應避免接觸強氧化劑（如濃硝酸、臭氧）、酮類（如丙酮）、酯類、氯代烴等溶劑。如有疑問，務必咨詢Funke或材料供應商。

3.      溫度限制： 始終牢記NBR-HT密封圈的高工作溫度限制（通常130-135°C）。 確保接口處的流體溫度（特別是可能存在的局部熱點）不超過此限值。內部釬焊部分耐溫高得多（遠超過200°C），限制主要在端口密封。

4.      安裝：

o    確保留有足夠空間進行管道連接和維護（如未來更換密封圈）。

o    按照技術手冊要求，使用合適的支架正確支撐換熱器本體，避免管道應力直接作用在接口上。

o    連接管道時，確保法蘭平行對齊，均勻?qū)ΨQ地?cái)Q緊螺栓，避免扭曲受力。使用推薦的扭矩值。

o    在入口管道安裝適當?shù)倪^濾器（Y型過濾器），防止焊渣、鐵銹等顆粒物進入堵塞狹窄流道。

5.      啟動與運行：

o    系統注液時務必排氣，防止氣堵影響換熱效率甚至造成局部過熱。

o    啟動時建議緩慢增加流量和溫度，避免熱沖擊。

o    監控運行參數（流量、進出口溫度、壓力降），與設計值進行比較，及時發現污垢或異常。

6.      維護：

o    釬焊板片組本身幾乎免維護。 主要維護點在接口密封圈。定期檢查接口是否有泄漏跡象。

o    當NBR-HT密封圈老化、泄漏或需要更換時，強烈建議將整機返回Funke授權維修中心或由經過認證的專業技術人員操作。更換密封圈需要專用工具、特定程序和合格的替換件（Funke原廠件），自行操作不當極易損壞精密的板片邊緣或法蘭面。

o    如果換熱性能下降（表現為溫差不足或壓降異常增大），可能表明內部結垢。應根據污垢類型（水垢、油垢、生物垢等）選擇合適的化學清洗劑和方法進行在線（CIP）或離線清洗。清洗前務必確認清洗劑與不銹鋼、銅、NBR-HT的兼容性，并嚴格遵循清洗劑廠商和Funke的指導說明。 避免使用強酸強堿或含有氯離子的清洗劑，以防腐蝕。清洗后需沖洗。

六、 NBR-HT 對比其他常見密封材料

·         NBR (標準丁腈橡膠)： 耐油性好，成本較低。耐溫性不足（通常≤110°C），限制了其在高溫應用的使用。FP205 NBR-HT是其耐溫升級版。

·         EPDM (三元乙丙橡膠)： 優異的耐熱水、水蒸氣、臭氧、耐候性和耐老化性。耐溫性優于標準NBR（通常≤150°C甚至更高）。但耐礦物油和碳?xì)浠衔锶軇┬阅芎懿睢?/span> 常用于HVAC、太陽能、水處理等以水/蒸汽為主的系統。

·         FKM/FPM (氟橡膠)： 耐高溫（通常≤180°C甚至200°C）、耐化學藥品性（耐油、耐酸、耐溶劑）。成本高。 用于溫度或強腐蝕性介質場合。

選擇依據： FP205 NBR-HT 是在涉及油類、燃油或較高溫度（超過110°C但低于130-135°C）的水/溶液應用中，兼顧優良耐油性、提升的耐溫性和經濟性的理想選擇。

七、 總結

Funke FP205 NBR-HT 釬焊板式換熱器是德國精密工程與實用設計的杰出代表。它將銅釬焊不銹鋼板片的高效傳熱、結構堅固、緊湊輕巧與NBR-HT接口密封的耐油、耐高溫特性結合。這種組合使其在工業油冷卻、暖通空調換熱、工藝加熱/冷卻以及眾多要求可靠、高效、節省空間的中小型換熱場合中展現出強大的競爭力。

其近乎免維護的釬焊核心大大降低了長期運行成本，而NBR-HT密封則針對性地解決了油類介質和中等高溫工況的需求。選擇FP205 NBR-HT，意味著選擇了一種經過驗證的、值得信賴的熱能傳遞解決方案，為您的系統提供持久、高效、穩定的運行保障。當然，如同所有精密設備，正確的選型、安裝、操作和維護（特別是關注接口密封的溫度和狀態）是充分發揮其性能并確保長久使用壽命的關鍵。始終以Funke技術文件為終依據，是成功應用FP205 NBR-HT的不二法則。
