PI并聯運動精密定位系統參數介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

PI并聯運動精密定位系統參數介紹

外型尺寸：緊湊的設置相對較高的設置，需要穩定在基座上

移動質量：平臺加負載每個載物臺都放置在頂部，再加上負載，因此必須進行相應的設計

動力學/剛度：由于運動質量較小，相對較高，所有運動軸都相同動態軸應放置在盡可能頂部的位置

準確性：所有運動軸均相同錯誤從“底部”到“頂部”加起來，由于設置高度而產生的高并行錯誤

電纜管理：無需移動電纜，不會影響精度需要

    指令：PI運動控制器可用于將命令保存在笛卡爾坐標中。他們將這些命令轉換為各個支柱的運動笛卡爾，每個軸單獨

中心點：可以通過PI軟件選擇空間中的任何點通過選擇平臺幾何形狀定義

工作空間：一般限制通過選擇平臺幾何形狀定義

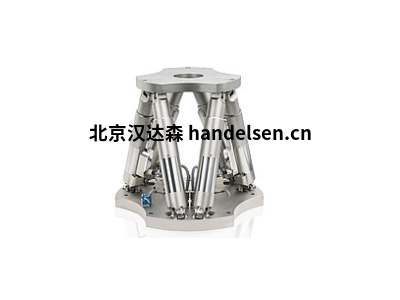

　　六足平臺用于在所有六個自由度(即三個線性軸和三個旋轉軸)上移動和精確定位，對齊和移動負載。六腳架具有平行運動的結構，即六個驅動器在單個移動平臺上共同作用。

　　單個驅動器的長度是可變的，從而允許系統在空間的所有六個自由度中移動。這種特殊的六腳架設計優化了整個系統的剛度，并允許較大的中央凈孔徑。

　　根據它們的設計，六腳架可以在任何空間方向上定位幾公斤到幾百公斤甚至幾噸的負載，也就是說，與安裝方向無關，并且精度很高。

　　工作原理

　　馬達和驅動器

　　PI六腳架基于 >>壓電 或 >>機電 驅動器，比飛行或駕駛模擬器中已知的液壓六足器精確得多。使用精密絲杠驅動器或磁性或壓電線性電機。大多數系統都是自鎖的。直驅六腳架可確保更高的速度;對于工業用途，無刷電機(BLDC)特別適合。

　　應用程序確定的驅動技術：六足與壓電 >> PiezoWalk ®步進驅動器 用于超高真空的應用，并且還可以在非常強的磁場操作。

　　關節

　　用于精確定位的六足動物通常具有萬向節，該萬向節具有兩個正交布置的軸。這是兩個自由度和結構剛度的最佳組合。球窩接頭以相對簡單的設計提供了更大的自由度。但是，在外部負載和扭矩的情況下，整體剛度和精度會受到影響。一個補償預緊建議，但需要高輸出力，如驅動器 >> NEXLINE ®壓電馬達驅動器。
