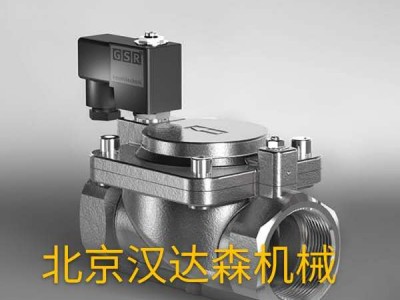

GSR Ventiltechnik法蘭閥24TH型
其特點：連接法蘭DN65-DN200
詳細信息：
技術數據表
24TH型
2/2向電磁閥
NC-閥門常閉（標準配置）
否-閥門常開（可選）
力控式活塞設計閥。不需要壓差
操作。在標準（NC）中，閥通過彈簧力關閉。
?電磁閥可擴展溫度范圍
技術規格
控制類型操縱桿
設計活塞設計
連接法蘭DN65-DN200
EN 1092-1表格B1 / B2
垂直安裝執行器
壓力0-40 bar（請參閱第2頁的表）
中度清潔，中性，氣態和液體
媒體
最高粘度22mm2/ s
溫度范圍中：-40°C至+200°C
環境溫度：-40°C至+50°C
考慮到第4頁所述的限制
閥體材料球墨鑄鐵EN-GJS-400-18-LT
鑄鐵EN-GJL-250
鑄鋼GP240 GH
不銹鋼1.4581
金屬內部零件黃銅和不銹鋼
密封聚四氟乙烯
電源電壓AC?24V，110V，230V
通過外部整流器（包含在交付中）
直流= 12V，24V
根據要求提供其他電源電壓
電壓容差-10％/ + 10％
功率
消費
T272 = 60瓦
T352 = 80瓦
T402 = 180瓦
防護等級IP65根據DIN 60529
占空比100％ED-VDE 0580
連接類型接線盒
閥門特點
?對于高達+200°C的介質溫度
?不需要壓差
?使用壽命長
?優質材料
?堅固的密封元件
DN座?mm Kv值m3/ h標準型T272 T352 T402
65 65 75,0 .2407 / .. 04 / 0-25 0-40-
80 80 97,0 .2408 / .. 04 / 0-16 0-40-
100100143,0 .2409 / .. 04 / 0-12 0-20-
125125240,0 .2410 / .. 04 /-0-9 0-25
150150370,0 .2411 / .. 04 /-0-4 0-25
200200625,0 .2412 / .. 04 /--0-20
表中提到的流量適用于最堅固的盤管。
最高壓力0-13 bar，EN-GJL-250閥體PN16
3/4
24TH型
尺寸圖
身體PN16
線圈T272 T352 T402
型號2407 2408 2409 2407 2408 2409 2410 2411 2410 2411 2412
DN 65 80100 65 80100 125150125150200
C 107107107120120120120120120160160160
D 185 200 220 185 200 235 270 285 250 285 340
K 295295360390390390350350420580615680
L 290310350290290310350400480400480600
?2407 2408 2409 2407 2408 2409 2410 2411 2410 2411 2412
DN 65 80100 65 80100 125150125150200
C 107107107120120120120120120160160160
D 185 200 220 185 200 235 270 300 270 300 375
K 295295360390390390350350420580615680
L 290310350290290310350400480400480600
?
電磁線圈的加熱和功率
GSR默認電磁閥設計用于在正常操作下連續運行（100％ED =通電時間）
條件。電磁線圈的拉力基本上受以下三個因素影響：
?電磁線圈的自發熱
?中溫
?環境溫度
GSR電磁線圈默認情況下設計為最高+35°C的環境溫度。本規范適用于
相應閥的數據表中規定的最大允許工作壓力，100％占空比和介質
溫度+200°C。
當對其他影響參數應用較低的值時，可能會導致較高的環境溫度。當最大
工作壓力和最大假設介質溫度不允許高于最高溫度，則環境溫度為+50°C。
+180°C。除此之外，可能會偏離默認設計溫度范圍，例如當溫度線圈或其他
使用建設性措施。請與GSR總部聯系以討論具體應用。
有關操作條件的更精確的規格和技術數據，請參見產品的數據表。
電磁線圈和電磁閥。請注意，永久加載的線圈的表面溫度會
僅通過線圈的自熱即可將溫度升高到+120°C。計算了我們默認電磁閥的功耗
根據DIN VDE 05820，線圈溫度為+20°C
