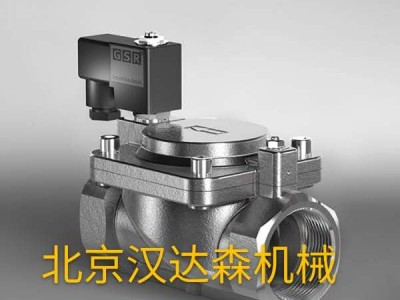

GSR Ventiltechnik電磁閥48FL型
其特點為：壓力0-3 bar
詳細信息：
48 FL型
描述
2/2向閥
?
沖動
無壓差
?
材質
不銹鋼
?
48FL型
2/2向電磁閥
NC-閥門常閉（標準配置）
否-閥門常開（可選）
直動式提升閥設計閥。不需要壓差
操作。通電后，閥座直接打開。
在標準（NC）中，閥通過彈簧力關閉。
?氣態和液態介質的電磁閥
技術規格
控制類型直接操作，無差動
必要壓力
設計提升閥設計
連接法蘭DN15-DN80
EN 1092-1表格B1 / B2
可根據要求提供更大的公稱尺寸
垂直安裝執行器
壓力0-3 bar（請參閱第2頁的表）
中度清潔，中性，氣態和液體
媒體
最高粘度22mm2/ s
溫度范圍中：-10°C至+80°C
環境溫度：-10°C至+50°C
考慮到第4頁所述的限制
閥體材料不銹鋼1.4408
金屬內部零件不銹鋼
密封NBR，F(xiàn)KM，EPDM
電源電壓AC?24V，110V，230V
直流= 12V，24V
根據要求提供其他電源電壓
電壓容差-10％/ + 10％
功率
消費
.012 = 18瓦.148 = 10瓦
.802 = 24瓦.808 = 24瓦
.322 = 30瓦.328 = 24瓦
.242 = 46瓦.248 = 30瓦
.272 = 100瓦特.278 = 47瓦特
.352 = 150瓦.358 = 75瓦
防護等級IP65根據DIN 60529
占空比100％ED-VDE 0580
連接類型插頭，接線盒
防爆認證至2014/34 / EU（ATEX）
根據要求進一步防爆
閥門特點
?無需壓差
?使用壽命長
?簡單緊湊的閥門設計
?堅固的密封元件
?備件的長期可用性
電磁線圈的加熱和功率
GSR默認電磁閥設計用于在正常操作下連續運行（100％ED =通電時間）
條件。電磁線圈的拉力基本上受以下三個因素影響：
?電磁線圈的自發熱
?中溫
?環境溫度
GSR電磁線圈默認情況下設計為最高+35°C的環境溫度。本規范適用于
相應閥的數據表中規定的最大允許工作壓力，100％占空比和介質
溫度+80°C。
當對其他影響參數應用較低的值時，可能會導致較高的環境溫度。當最大
工作壓力和最大假設介質溫度不允許高于最高溫度，則環境溫度為+50°C。
+50°C。除此之外，可能會偏離默認設計溫度范圍，例如當溫度線圈或其他
使用建設性措施。請與GSR總部聯系以討論具體應用。
有關操作條件的更精確的規格和技術數據，請參見產品的數據表。
電磁線圈和電磁閥。請注意，永久加載的線圈的表面溫度會
僅通過線圈的自熱即可將溫度升高到+120°C。計算了我們默認電磁閥的功耗
根據DIN VDE 05820，線圈溫度為+20°C。
