GSR Ventiltechnik電磁閥48FL型參數介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

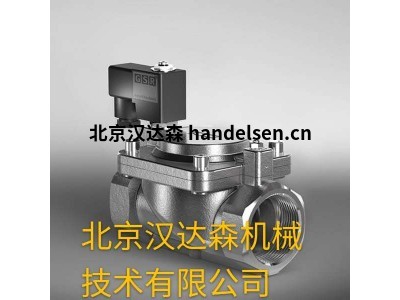

 　　GSR Ventiltechnik電磁閥48FL型

　　其參數為：壓力0-3 bar

　　詳細信息：

　　48 FL型

　　描述

　　2/2向閥

　　沖動

　　無壓差

　　材質

　　不銹鋼

　　48FL型

　　2/2向電磁閥

　　NC-閥門常閉(標準配置)

　　否-閥門常開(可選)

　　直動式提升閥設計閥。不需要壓差

　　操作。通電后，閥座直接打開。

　　在標準(NC)中，閥通過彈簧力關閉。

　　?氣態和液態介質的電磁閥

　　技術規格

　　控制類型直接操作，無差動

　　必要壓力

　　設計提升閥設計

　　連接法蘭DN15-DN80

　　EN 1092-1表格B1 / B2

　　可根據要求提供更大的公稱尺寸

　　垂直安裝執行器

　　壓力0-3 bar(請參閱第2頁的表)

　　中度清潔，中性，氣態和液體

　　媒體

　　最高粘度22mm²/ s

　　溫度范圍中：-10°C至+80°C

　　環境溫度：-10°C至+50°C

　　考慮到第4頁所述的限制

　　閥體材料不銹鋼1.4408

　　金屬內部零件不銹鋼

　　密封NBR，F(xiàn)KM，EPDM

　　電源電壓AC?24V，110V，230V

　　直流= 12V，24V

　　根據要求提供其他電源電壓

　　電壓容差-10%/ + 10%

　　功率

　　消費

　　.012 = 18瓦.148 = 10瓦

　　.802 = 24瓦.808 = 24瓦

　　.322 = 30瓦.328 = 24瓦

　　.242 = 46瓦.248 = 30瓦

　　.272 = 100瓦特.278 = 47瓦特

　　.352 = 150瓦.358 = 75瓦

　　防護等級IP65根據DIN 60529

　　占空比100%ED-VDE 0580

　　連接類型插頭，接線盒

　　防爆認證至2014/34 / EU(ATEX)

　　根據要求進一步防爆

　　閥門特點

　　?無需壓差

　　?使用壽命長

　　?簡單緊湊的閥門設計

　　?堅固的密封元件

　　?備件的長期可用性

　　電磁線圈的加熱和功率

　　GSR默認電磁閥設計用于在正常操作下連續運行(100%ED =通電時間)

　　條件。電磁線圈的拉力基本上受以下三個因素影響：

　　?電磁線圈的自發熱

　　?中溫

　　?環境溫度

　　GSR電磁線圈默認情況下設計為最高+35°C的環境溫度。本規范適用于

　　相應閥的數據表中規定的最大允許工作壓力，100%占空比和介質

　　溫度+80°C。

　　當對其他影響參數應用較低的值時，可能會導致較高的環境溫度。當最大

　　工作壓力和最大假設介質溫度不允許高于最高溫度，則環境溫度為+50°C。

　　+50°C。除此之外，可能會偏離默認設計溫度范圍，例如當溫度線圈或其他

　　使用建設性措施。請與GSR總部聯系以討論具體應用。

　　有關操作條件的更精確的規格和技術數據，請參見產品的數據表。

　　電磁線圈和電磁閥。請注意，永久加載的線圈的表面溫度會

　　僅通過線圈的自熱即可將溫度升高到+120°C。計算了我們默認電磁閥的功耗

　　根據DIN VDE 05820，線圈溫度為+20°C。

　　SLK系列接頭型號及特點：

　　SLK 616 黃銅材質，小尺寸

　　SLK 411 7/16" 黃銅7黃換 7/16"16"(11ø)

　　SLK 418 1/2" 黃銅

　　今天到處都有Dyros：

　　在塑料形式上

　　在壓縮空氣系統上

　　在氧氣瓶和氣瓶上

　　在手術室和無數其他應用程序

　　簡而言之 - Dyros隨處可見，其中小尺寸，安全功能和操作安全性是第一位的。所有聯軸器都有一個完全防漏的內置閥門 - 即使在非常低的壓力下也是如此。當聯接在一起時，保持裝置自動觸發，從而也可以用一只手操作聯接器。

　　丹麥DYROS主要生產全系列高品質連接器及相關部件，于2016年被NITO收購，在這之后其連接器產品添加到Nito廣受歡迎的聯軸器。Dyros的注塑產品將繼續以Dyros品牌銷售，而該公司的HVAC相關產品已經使用Nito的名稱。

　　丹麥DYROS主要產品：

　　快速連接器

　　安全連接器

　　閥組

　　元件

　　連接器套管

　　水管連接器

　　適配器件

　　丹麥DYROS主要型號：

　　Serie 6、Serie 10、Serie 30、Serie 40、Serie 80、Serie 90、LK416、LK411、LK418、LK458、VK411/90、VK418/90、VK411/45、VK418/45、LKUR414、LKUR 438、LKUR 412、LKUR 445、LKUR 465、LKUR 485、LKUR438/38、VKUR414/90、VKUR438/90、VKUR414/45、VKUR438/45、VKUM445/90、VKUM 465/90、VKUM 485/90、VKUM 445/45、VKUM 465/45、VKUM 485/45

　　Meister RVM / U-2液體流量監控器

　　操作方式：RVM / U-2型流量監控器以浮子測量原理運行。

　　對于流體(0.02-30 l / min)

　　最高 運營壓力：PN 300巴(MS)/ PN 350巴(VA)

　　工作溫度：從-20°C到100°C(可選-20°C到160°C)

　　指定的測量/開關范圍適用于密度為1.00 kg /dm³的水，設備的垂直安裝以及從底部到頂部的流向。其他安裝位置或偏離操作密度會增加測量誤差 在20°C和1,013 bar(絕對值)下的水的工作密度：1.00 kg /dm³。根據要求，特殊的稱重介質，不同的工作條件和安裝位置(僅適用于可安裝的設備) 任何位置)都可用。 指定的開關值是關閉點，即 通過減少流量來切換值。其他測量/切換范圍可根據要求提供。

　　這些說明有助于安全有效地處理流量監控器(以下簡稱“設備”)。 這些說明是設備不可或缺的一部分，必須始終位于設備附近的人員容易接近的地方。 在開始所有工作之前，人員必須仔細閱讀并理解這些說明。

　　WG監控液體的連續流動。 它是設計用于管道系統中的安裝。 流經設備的介質會移動設備內部的浮標。當前的流速可以在觀察鏡上的測量刻度上讀出。 浮子的頂部邊緣是讀數點。

　　Meister RVM/U-2/02

　　Meister RVM/U-2/06

　　RVM/U-2/1

　　RVM/U-2/3

　　Meister RVM/U-2/7

　　RVM/U-2/13

　　RVM/U-2/20

　　RVM/U-2/30

　　DWG-1,5

　　DWG-3

　　DWG-8

　　DWG-12

　　DWG-18

　　Meister DWG-35

　　Meister DWG-50

　　自2018年以來，我們與姊妹公司3D flow4industry GmbH合作研發了利用增材制造工藝的流量計。因此，我們是工業流量測量的先驅。智能IO鏈接系統和增材制造形成一個整體，可長期滿足工業4.0的要求。

　　不斷追求完美與數十年的經驗使Phytron成為極端環境條件下自動化解決方案領域高科技設備的領先供應商之一。除其高精度的步進電機和帶有可選齒輪和反饋系統的線性執行器外，Phytron還提供廣泛的電力電子設備和控制裝置，以為全球客戶提供支持。每個系列的設備和每個定制的解決方案都體現著對質量的熱情，相同的專業知識和相同的高科技精度。

　　產品展示：馬達和執行器、驅動程序和控制器、機械與設備

　　應用于超高真空和低溫環境的線性執行器

　　技術細節

　　2相步進電機，尺寸25 mm

　　介質中的相電流1.5 A

　　電機電壓24 VDC

　　線速度1.5 s / mm

　　線性行程13毫米

　　軸向力：10 N(帶齒輪30 N)

　　定位精度<0.01毫米

　　Phytron phySpace 43 2 - 2,5 - Ti – red

　　Phytron-Elektronik ZSS 32.200.1,2

　　Phytron-Elektronik RSH 80.200.7,5-I

　　Phytron-Elektronik phyMOTION-21SL-R-p

　　VSS 43.200.2,5-GPL-UHVS-HY

　　VGPL 42.3/100-UHVS-HY

　　GSP MINI 92-70-230V

　　ZSS 32.200.1,2

　　ZSS 43.200.2,5-GPL

　　GPL 26.2/33,22

　　RSH 80.200.7,5

　　ZSS 26.200.0,6-E

　　VSS 25.200.1,2-UHVS-4Lp

　　GSP MINI 92-70-230V

　　Phytron ZSS 32.200.1,2

　　Phytron phyMOTION-21SL-RI-p

　　Phytron RSH 80.200.7.5-GPL80/24
