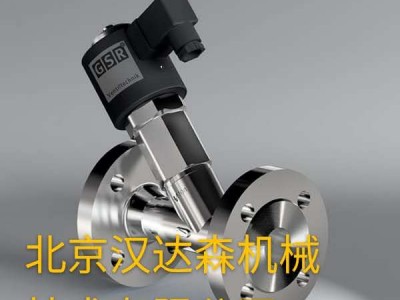

GSR Ventiltechnik電磁閥8/000型
其特點為:壓力5-350 bar
詳細信息:
8/000型
描述
2/2路電磁閥,活塞設計
沖動
帶壓差
身體
不銹鋼
技術數據表
8/000型
2/2向電磁閥
NC-閥門常閉
飛行員操作的活塞設計。提到的最小壓力差
入口和出口對于正常操作是必需的。
在標準(NC)中,閥通過彈簧力關閉。
?高壓應用的電磁閥
技術規格
控制類型先導式,壓差
必要
設計活塞設計
連接螺紋G1 / 4和G1 / 2
DIN ISO 228/1(BSP)
根據要求提供其他連接,例如《不擴散核武器條約》
安裝最好垂直安裝執行機構
壓力5-350 bar(請參閱第2頁的表)
中等清潔和中性氣體
液體可選
粘度22mm2/ s
溫度范圍中度:-40°C至+80°C
環境溫度:-40°C至+50°C
考慮到第4頁所述的限制
閥體材料不銹鋼1.4301
金屬內部零件不銹鋼
密封PEEK
電源電壓AC?24V,110V,230V
直流= 12V,24V
根據要求提供其他電源電壓
電壓容差-10%/ + 10%
功率
消費
.032 = 11瓦
.012 = 18瓦
.048 = 10瓦
.148 = 10瓦
防護等級IP65根據DIN 60529
占空比100%ED-VDE 0580
連接類型帶線圈.032:插頭
帶線圈。 012:插頭
帶線圈.048:接線盒
帶線圈.148:3m電纜
防爆認證至2014/34 / EU(ATEX)
根據要求進一步防爆
閥門特點
?對于高達350 bar的高壓應用
?需要壓差
?使用壽命長
?簡單緊湊的閥門設計
?優質材料
?堅固的密封元件
?選件WA:用于液體
請注意
每個單獨的應用程序都決定需要哪種閥門類型,主要因素是材料對閥門的抵抗力。
工作介質。正確選擇材料需要了解濃度,溫度和程度
介質污染。其他標準包括工作壓力和最大壓力。體積流量,因?yàn)?,除了?/div>
選擇材料時,還必須考慮溫度,高壓和高流速。
我們的閥門使用的所有材料,無論是殼體,密封件還是磁鐵,都將根據不同的情況進行仔細選擇
應用領域。所提供的任何信息都不具有約束力,僅用于指導。不能根據保修要求
從中得出。
電磁線圈的加熱和功率
GSR默認電磁閥設計用于在正常操作下連續運行(100%ED =通電時間)
條件。電磁線圈的拉力基本上受以下三個因素影響:
?電磁線圈的自發熱
?中溫
?環境溫度
GSR電磁線圈默認情況下設計為最高+35°C的環境溫度。本規范適用于
相應閥的數據表中規定的最大允許工作壓力,100%占空比和介質
溫度+80°C。
當對其他影響參數應用較低的值時,可能會導致較高的環境溫度。當最大
工作壓力和最大假設介質溫度不允許高于最高溫度,則環境溫度為+50°C。
+50°C。?
