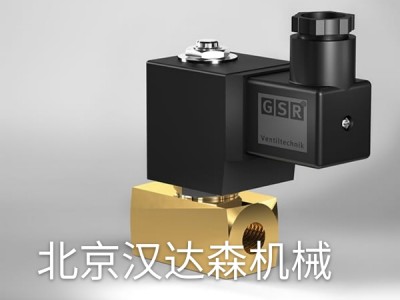

GSR Ventiltechnik法蘭閥37TH型



最小起訂貨量

  • 無限制

您可能還關注相似產品

  • 主營產品|
  • 公司榮譽|
供應產品分類
  • 暫無分類
本頁信息為原廠生產的產品“GSR Ventiltechnik法蘭閥37TH型”產品信息,如您想了解更多關于“GSR Ventiltechnik法蘭閥37TH型”價格、型號、廠家的相關信息,請致電我們,或QQ在線交談。
品牌GSR Ventiltechnik 有效期至長期有效 最后更新2020-03-04 17:56
瀏覽次數6

GSR Ventiltechnik法蘭閥37TH型

陳聰霞
QQ:2850590593??點擊這里給我發消息
手機:18518172431
電話:010-64717020-178
傳真:010-84786709-666
郵件:sales17@handelsen.cn
陳聰霞郵箱:sales17@handelsen.cn電話:010-64717020-178
?
GSR Ventiltechnik法蘭閥37TH型

其特點:連接法蘭DN15-DN50

詳細信息:

技術數據表
37TH型
2/2向電磁閥
NC-閥門常閉(標準配置)
否-閥門常開(可選)
力控式活塞設計閥。不需要壓差
操作。在標準(NC)中,閥通過彈簧力關閉。
?電磁閥可擴展溫度范圍
技術規格
控制類型操縱桿
設計活塞設計
連接法蘭DN15-DN50
EN 1092-1表格B1 / B2
垂直安裝執行器
壓力0-40 bar(請參閱第2頁的表)
中度清潔,中性,氣態和液體
媒體
最高粘度22mm2/ s
溫度范圍中:-40°C至+200°C
環境溫度:-40°C至+50°C
考慮到第4頁所述的限制
閥體材料鑄鐵EN-GJL-250
鑄鋼GP240 GH
不銹鋼1.4581
金屬內部零件黃銅和不銹鋼
密封聚四氟乙烯
電源電壓AC?24V,110V,230V
通過外部整流器(包含在交付中)
直流= 12V,24V
根據要求提供其他電源電壓
電壓容差-10%/ + 10%
功率
消費
T802 = 18瓦
T322 = 21瓦
T242 = 26瓦
T272 = 60瓦
T352 = 80瓦
防護等級IP65根據DIN 60529
占空比100%ED-VDE 0580
連接類型接線盒
閥門特點
?對于高達+200°C的介質溫度
?不需要壓差
?使用壽命長
?優質材料
?堅固的密封元件
功能
NC –不通電關閉NO –不通電打開
證書
訂購系統
2/4
37TH型
技術特點

標準型T802 T322 T242 T272 T352
15 15 5,0 .3701 / .. 04 / 0-20 0-40---
20 20 11,0 .3702 / .. 04 / 0-13 0-25 0-40--
25 25 13,0 .3703 / .. 04 / 0-13 0-25 0-40--
32 32 28,0 .3704 / .. 04 /-0-12 0-20 0-40-
40 40 30,0 .3705 / .. 04 /-0-12 0-20 0-40-
50 50 46,0 .3706 / .. 04 /--0-6 0-25 0-40
表中提到的流量適用于最堅固的盤管。
最高壓力0-13 b ar,帶有EN-GJL-250閥體PN16
?
37TH型
?
型號3701 3702 3703 3701 3702 3703 3704 3705
DN 15 20 25 15 20 25 32 40
C 76 76 76 83 83 83 83 83
D 9510511595105115140150
K 115130150150145145160160
L 130150160130150160180200
3702 3703 3704 3705 3706 3704 3705 3706 3706
DN 20 25 32 40 50 32 40 50 50
C 93 93 93 93 93 107 107 107 127
D 105115140150165140150165165
K 185190200200200230230240319
L 150160180200230180200230230
?
電磁線圈的加熱和功率
GSR默認電磁閥設計用于在正常操作下連續運行(100%ED =通電時間)
條件。電磁線圈的拉力基本上受以下三個因素影響:
?電磁線圈的自發熱
?中溫
?環境溫度
GSR電磁線圈默認情況下設計為最高+35°C的環境溫度。本規范適用于
相應閥的數據表中規定的最大允許工作壓力,100%占空比和介質
溫度+180°C。
當對其他影響參數應用較低的值時,可能會導致較高的環境溫度。當最大
工作壓力和最大假設介質溫度不允許高于最高溫度,則環境溫度為+50°C。
+180°C。除此之外,可能會偏離默認設計溫度范圍,例如當溫度線圈或其他
使用建設性措施。請與GSR總部聯系以討論具體應用
