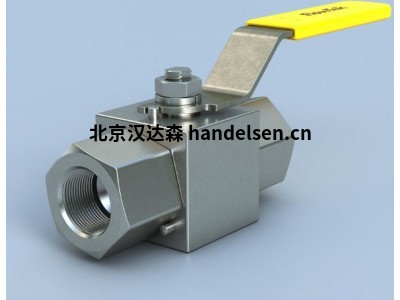

bray HP/HX系列高壓儀表應用三段式閥體設計螺紋式球閥

技術規格

螺紋式球閥——HP/HX系列

尺寸范圍

HP：¼ - 1"（8 - 25mm）

HX：¼ - ½"（8 - 15mm）

閥體材料

316不銹鋼

溫度范圍

HP：-40°F至280°F（-40°C至138°C）

HX：-29°F至500°F（-34°C至260°C）

閥桿材料

316不銹鋼

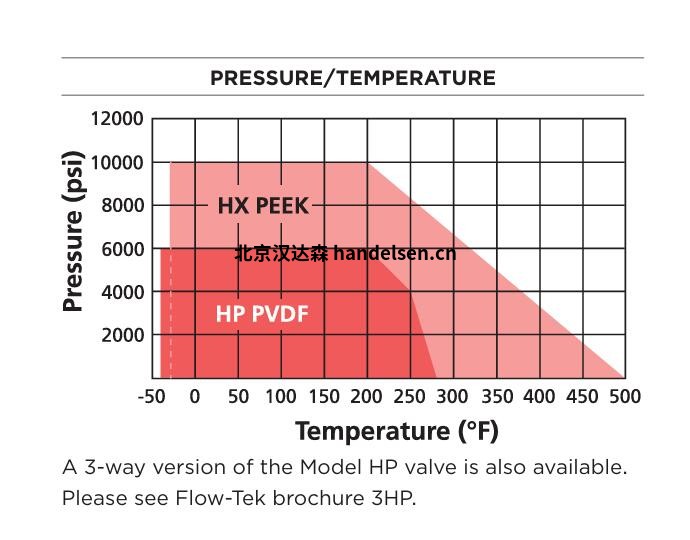

最大許用操作壓力

HP：6,000 psi WOG

HX：10,000 psi WOG

閥座材料

HP：PVDF

HX：PEEK

密封等級

零泄漏

球體材質

316不銹鋼

閥體類型

三段式

設計標準

ASME B16.34

端部連接

標準：螺紋式 - NPT，可選：壓合接頭

測試標準

API 598

端口

標準端口

結構長度

制造商標準

應用

一般用途、空氣、水、石油和天然氣

特點和優勢

 HP/HX系列螺紋式球閥為高壓和儀表應用提供堅實的可靠性。閥門采用三段式閥體設計，安裝靈活，且易于維護。HP和HX型號均采用符合NACE規格的316不銹鋼閥體作為標配構件。也可選用其他閥體材料，如Duplex SS、Hastelloy®、蒙乃爾合金和鈦。所有閥體均標有熱處理編碼，確保完整的材料可追溯性。

浮球設計提供正向氣泡級密封，可在低工作扭矩下實現平穩的90°回轉操作。儀表系列的其他優勢包括可選配的控制桿或指示器手柄、行程限制止動銷以及可更換的閥座和閥桿填料。還可選配用于將閥門固定在所需位置的鎖定套件。

安全功能包括一個內部裝載防吹出閥桿以及用銷釘固定的端部連接件，以防止意外松脫或分解。

螺紋式球閥

HP/HX系列

尺寸范圍

HP：¼ - 1"（8 - 25mm）

HX：¼ - ½"（8 - 15mm）

溫度范圍

HP：-40°F至280°F（-40°C至138°C）

HX：-29°F至500°F（-34°C至260°C）

最大許用操作壓力

HP：6,000 psi WOG

HX：10,000 psi WOG
