bray 31U系列襯膠蝶閥承受高管線速度壓力法蘭鉆孔

技術規格

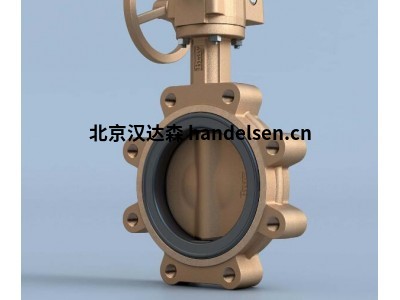

襯膠蝶閥 - 31U系列

尺寸范圍

NPS 2至12 / DN 50至300

閥體材料

球墨鑄鐵、碳鋼、鎳鋁青銅

溫度范圍

0°F至212°F（-18°C至100°C）

閥桿材料

不銹鋼、17-4PH不銹鋼、蒙乃爾K500

最大許用操作壓力

285 psi（20巴）

閥座材料

粘接BUNA-N

密封等級

雙向氣泡級密封

閥板材料

316不銹鋼、蒙乃爾K500、鎳鋁青銅

閥體類型

支耳

法蘭鉆孔

ASME 150級、EN 1092 PN 10、16、25

測試標準

API 598、EN 12266-1

認證

ABS、ATEX、CRN、DNV、D.O.T. 54、NSF 61/372、PED、PE(S)R

結構長度

API 609 A類、EN 558 20系列

應用

高壓工業和船用終端設備

岸上和離岸消防

特點和優勢

博雷的31U系列襯膠蝶閥專為岸上和離岸消防應用設計，適用認證為D.O.T. 54（英國貿易部）。31U系列的設計可以承受高管線速度和壓力。

襯膠蝶閥31U系列特點

A. 模塊化設計

博雷所有的手動齒輪操作器、電動和氣動執行機構均直接安裝在S31U上，無需支架。

B. 閥桿襯套

非腐蝕性重型縮醛襯套可吸收執行機構的側推力。

C. 閥桿填料

獲得專利的閥桿卡簧和C型扣環可防止在現場作業期間意外拆卸閥桿

D. 閥座設計

博雷的舌槽粘接式彈性閥座設計具有低于目前市場上多種閥門的扭矩，并通過完全密封設計，將流體介質與所有閥門組件（除閥板以外）完全隔離。閥座配備模壓切向O型圈，無需使用任何法蘭墊片。

E. 主密封和二級密封

這些閥桿填料可以防止管道介質接觸到閥桿或閥體。主密封是通過與閥板轂的模壓閥座平板進行干擾擬合來實現的。二次密封則是通過比閥座閥桿洞直徑更大的閥桿直徑來實現。

F. 閥頸

加長閥頸的長度實現管道絕緣，也更容易接觸到安裝操作器。

G. 閥體

一體式支耳法蘭配置，可選聚酯涂層球墨鑄鐵/碳鋼或無涂層鎳鋁青銅。所有閥體均可添加鉆孔，以符合ASME 125/150、PN10/16或其他國際法蘭標準。

H. 閥桿

高強度上下閥桿包含精密公差雙D形閥板驅動連接。這可以避免閥桿保留組件暴露在管道介質中，并且與閥板螺絲和錐銷不同，該設計易于拆卸，便于維護。

I. 閥板

鑄件采用球型機械加工和手工拋光，以最小扭矩提供氣泡級密封，延長閥座壽命。

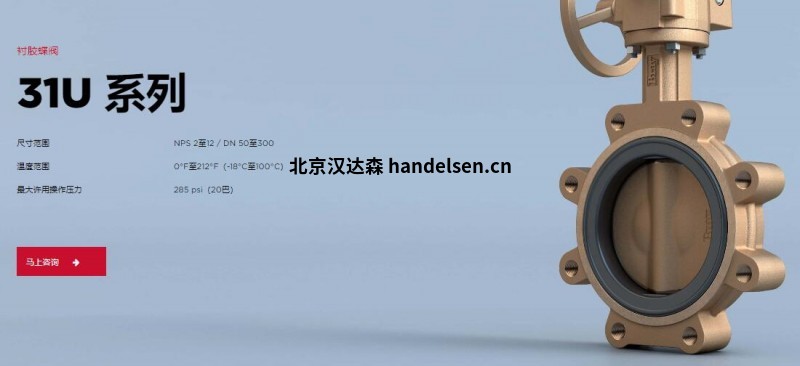

襯膠蝶閥

31U 系列

尺寸范圍

NPS 2至12 / DN 50至300

溫度范圍

0°F至212°F（-18°C至100°C）

最大許用操作壓力

285 psi（20巴）
