bray 20/21系列襯膠蝶閥衛生化工應用單體式閥板

襯膠蝶閥

20/21系列

尺寸范圍

NPS 1至20 / DN 25至500

溫度范圍

-20°F至400°F（-29°C至204°C）

最大許用操作壓力

150 psi（10巴）

特點和優勢

20/21系列襯膠蝶閥在遠超衛生閥門應用所要求的高標準，同時繼承了固有的流特征和能力。博雷20系列對夾閥門配有法蘭定位孔，配套的支耳式21系列則適用于終端應用和其他法蘭需求。

衛生和化工應用

單體式閥板/閥桿

高Cv，低壓降

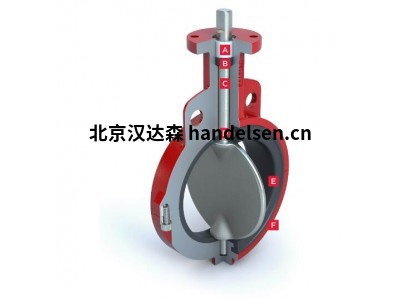

襯膠蝶閥20-21系列特點

A. 閥桿襯套

非腐蝕性重型縮醛襯套可吸收執行機構的側推力。

B. 閥桿填料

雙“U”杯密封設計可進行自我調節，提供雙向的可靠密封，防止外界物質進入閥桿孔。

C. 閥板/閥桿

單體式設計。閥板邊緣采用球型機械加工和手工拋光，以實現氣泡級密封效果、最小扭矩以及更長的閥座壽命。閥板/閥桿設計本身就可以完全避免顆粒截留和細菌性腐敗，提供衛生應用所需的保護。為了達到出色的抗腐蝕性和耐磨性，單體式閥板/閥桿完全包覆在乙丙橡膠或丁腈橡膠中。輕薄的閥板設計提供更高的Cv值（最多可比大多數普通閥桿設計高出50%）和更強的壓力恢復，以此實現低壓降，閥門節能效果更好。

D. 主密封和二級密封

這些閥桿填料可以防止管道介質接觸到閥桿或閥體。主密封是通過與閥板轂的模壓閥座平板進行干擾擬合來實現的。二級密封是通過比閥桿洞直徑更大的閥桿直徑來實現。

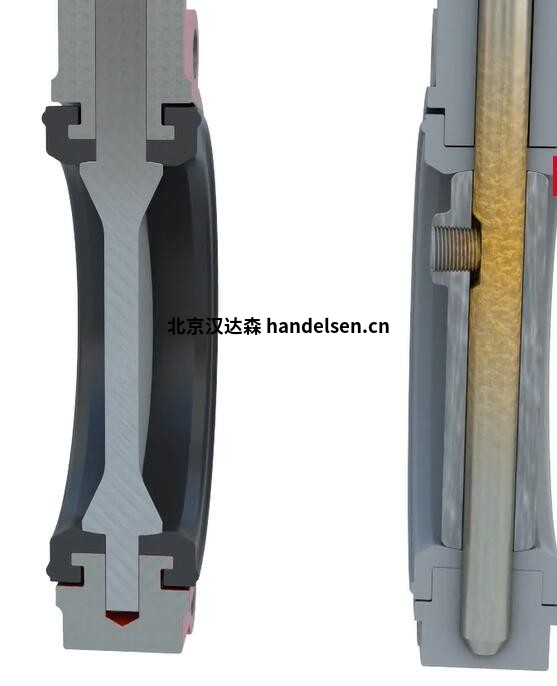

E. 閥座

博雷舌槽粘接式閥座設計可降低扭矩，將流體介質完全與閥體隔離開。該閥座還配備模壓O型圈，無需配備法蘭墊片。

F.閥體

兩段式對夾或支耳式設計使組裝和維護更簡單。按照標準為1"-8"閥門配備具有絕佳耐腐蝕性的尼龍11涂層，可根據需求為更大尺寸閥門提供。聚酯涂層為10"-20"閥體的標準配置。

技術規格

襯膠蝶閥——20/21系列

尺寸范圍

NPS 1至20 / DN 25至500

閥體材料

鑄鐵、球墨鑄鐵、不銹鋼、鋁

溫度范圍

-20°F至400°F（-29°C至204°C）

閥桿材料

不銹鋼、EPDM模塑不銹鋼、BUNA-N模塑不銹鋼

最大許用操作壓力

150 psi（10巴）

閥座材料

EPDM、BUNA-N、PTFE帶襯EPDM、FKM、聚氨酯

密封等級

雙向氣泡級密封

閥板材料

不銹鋼、EPDM模塑不銹鋼、BUNA-N模塑不銹鋼

閥體類型

對夾、支耳

設計標準

MSS SP-67、API 609 A類

法蘭鉆孔

ASME B16.1 125級、ASME B16.5 150級、EN 1092 PN 10

測試標準

MSS SP-61、API 598、EN 12266-1

認證

ABS、ATEX、必維國際檢驗集團、DNV、NSF 61/372、PED、PE(S)R、SIL

結構長度

MSS SP-67、API 609 A類、EN 558

應用

衛生服務、輕度腐蝕性、有毒介質
