bray 7000/8000系列三段式球閥閥桿316不銹鋼全腔排放

技術規格

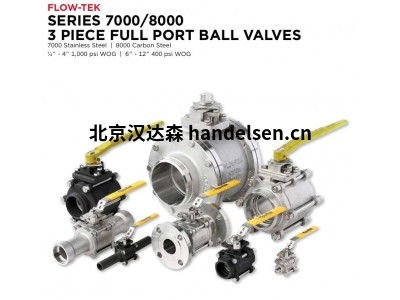

3段式球閥 - 7000/8000系列

尺寸范圍

NPS ¼到12 / DN 8到300

閥體材料

7000系列: CF8M, 8000系列: WCB

溫度范圍

-50°F至550°F（-46°C至287°C）

閥桿材料

316不銹鋼

最大許用操作壓力

NPS ¼至4：1000 psi CWP（DN 8至100: 69巴）

NPS 6至12：400 psi CWP（DN 150至300：27巴）

閥座材料

標配：RPTFE, 可選：TFM 1600、Tek-Fil®、UHMWPE、腔體填料

球體材質

CF8M不銹鋼

閥體類型

3段式

設計標準

MSS SP110

端部連接

螺紋式ASME B1.20.1 NPT、承插焊接ASME B16.11、對頭焊接MSS SP-72 /ASME B16.25、法蘭式ASME Class 150、延長承插焊接、延長對頭焊接

測試標準

API 598、MSS SP72

端口

全通徑

認證

7000/8000：ATEX、CRN、PED、PE(S)R、TR CU、SIL

7000：NSF 61/372

結構長度

NPS ¼至4：制造商標準

NPS 6至12：ASME B16.10

蒸汽等級

高達425 WSP

逸散性排放

EN ISO 15848-1、API 641

特點和優勢

7000/8000 3段式球閥系列因其端部連接選擇、閥座材料和三段式設計，在博雷產品線中具有最大的靈活性。為滿足客戶對應用范圍最廣的閥門的需求，可在此類閥門上配置控制裝置或三端口球（用于全腔排放），對于特殊服務要求還可配備腔體填料。

7000/8000系列具有廣泛的可互換性，不同閥門尺寸和產品系列編號之間的閥球、閥桿、閥桿填料、手柄和用于安裝的連接件可進行互換。該系列產品可減少零件庫存和維護成本。

三段式閥體設計使其能夠外開，以便進行在線維護。另有多種端部連接方式可供選擇。

3段式球閥

7000/8000系列

尺寸范圍

NPS ¼到12 / DN 8到300

溫度范圍

-50°F至550°F（-46°C至287°C）

最大許用操作壓力

NPS ¼至4：1000 psi CWP（DN 8至100: 69巴）

NPS 6至12：400 psi CWP（DN 150至300：27巴）
