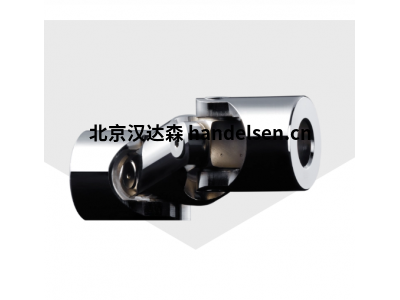

KTR精密接頭萬向軸H/HD應用于農業水力學等

最大允許轉速 4,000 rpm / 帶滾針軸承的精密接頭

KTR精密接頭萬向軸H/HD特征

萬向軸/精密接頭符合DIN 808標準

H型：帶滾針軸承的精密單接頭

HD型：帶滾針軸承的精密雙關節

每個接頭的最大衍射角 = 45°

可根據要求提供 H7 精加工孔、羽毛鍵槽、方孔或六角孔（如果需要）

KTR精密接頭萬向軸H/HD描述

精密單萬向節：- 精密萬向節 G：帶滑動軸承的標準型，轉速高達 1,000 rpm.- 精密萬向節 H：帶滑動軸承的精密單萬向軸，轉速高達 4,000 rpm。精密雙關節：- 精密接頭GD：標準型滑動軸承，轉速高達1,000 rpm.- 精密接頭HD：帶滾針軸承的單關節型，作為精密接頭，速度從500到4,000 rpm，車隊角度很大。可伸縮精密接頭：- 精密接頭 GA （HA）：帶滑動軸承 （GA） 或滾針軸承 （HA）.- 精密接頭 X （XD）：帶不銹鋼制成的滑動軸承 （X） 或滾針軸承 （XD）。帶快速鎖定/快速更換聯軸器的精密接頭：- 精密接頭 GR（HR）：帶滑動軸承 （GR） 或滾針軸承 （HR） 的快速鎖定，速度范圍為 1,000 rpm 或 4,000 rpm。

KTR H/HD精密接頭萬向軸功能

精密接頭由一個接頭中心件和兩個通過帶子相互連接的輪轂組成。接頭頭的軸承由滑動軸承或滾針軸承根據應用類型選擇。與其他聯軸器類型相比，該軸承允許精密接頭（單個接頭）補償明顯更大的角位移。具有兩個軸承的雙接頭還能夠抵消徑向位移?？蓴U(kuò)展版本的精密萬向節/萬向軸除了角位移和徑向位移外，還能夠抵消軸向位移。

KTR H型號

E10x22-W

E12 x 25-W

E14 x28-W

E16x32-W

E18 x36-W

E20x42-W

E22 x45-W

E25x50-W

E30 x58-W

E32x58-W

E35 x70-W

E40x80-W

E50x95-W
