1工業專業主要提供精度。可靠性。高動態是在激光或顯微鏡中定位敏感透鏡，同步定位和貼標，還是在郵政和包裹分揀中心的處理過程中，始終保持出色、可靠的運行性能至關重要。Phytron的低維護解決方案在這里非常寶貴，支持世界各地的公司優化其產品和制造工藝

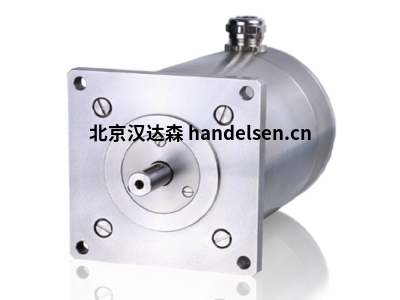

主要電機型號是 Phytron ZSS 系列步進電機提供高精度和平穩運行。ZSS 電機具有多達 102.400 個平易近人的位置（200 步電機，以微步進模式驅動，具有 1/512 步進分辨率和編碼器），為您的應用提供高精度定位功能?；谄鋷缀涡螤?，ZSS系列具有平穩的低共振運行性能。受益于低噪聲產生、典型的平穩運行和由此產生的最佳結果，特別是對于光學高精度應用。
技術細節
用于單極或雙極控制模式的兩相混合步進電機
保持扭矩從 3.8 到 700 mNm
尺寸 ZSS 19 至 56 mm
每種尺寸最多 3 種電機類型和 3 個標準繞組
標準步數/轉：200，步距角：1.8°
根據電機尺寸的特殊步數
最低防護模式：IP40
允許環境溫度：-30 °C 至 +80 °C
可選：齒輪、電機制動器、編碼器、第二軸、散熱器、聯軸器等。
可用型號
尺寸、步數、繞組：參見數據手冊中的表格
自由線端或保護蓋，散熱器，第二軸
齒輪、電機制動器、編碼器
（需要提供技術資料請聯系 北京漢達森負責人 劉超）
