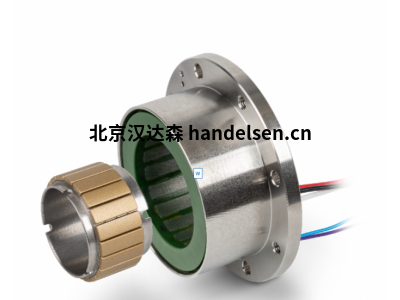

maxon ECXFLAT32L盤式無刷伺服電機緊湊高扭矩機器人關節模組

maxon ECXFLAT32L盤式無刷伺服電機緊湊高扭矩機器人關節模組
無刷電機是薄型設計，直徑9.2 – 90mm，功率0.2 – 260W，性能優異，該系列盤式電機帶有霍爾傳感器和內置電子裝置。


maxon ECX FLAT 32L無刷盤式伺服電機高轉矩

額定電壓 36 V

空載轉速 12700 rpm

空載電流 162 mA

額定轉速 10100 rpm

額定轉矩（最大連續轉矩） 109 mNm

額定電流（最大連續負載電流） 3.66 A

堵轉轉矩 394 mNm

堵轉電流 53.3 A

最大效率 89 %

特征值

相間電阻 0.675 ?

相間電感 0.41 mH

轉矩常數 26.9 mNm/A

轉速常數 355 rpm/V

轉速/轉矩斜率 8.93 rpm/mNm

機械時間常數 2.87 ms

轉子慣量 30.7 gcm²

熱參數

外殼-環境熱阻 3.25 K/W

繞組-外殼熱阻 3.77 K/W

繞組熱時間常數 12.9 s

電機熱時間常數 116 s

環境溫度 -40...+100 °C

繞組最高允許溫度 +155 °C

機械參數

最大允許轉速 14000 rpm

軸向間隙 0 mm，徑向負載為 < 4 N 時

0.14 mm，徑向負載為 > 4 N 時

最大軸向載荷（動態） 4 N

最大軸向壓配合力（靜態） 45 N

（靜態，支撐軸） 1000 N

最大徑向載荷 12 N, 5 mm（距離法蘭）

其它參數

極對數 6

相數 3

重量 71 g

maxon運動控制器允許電機速度高達 100,000 rpm 的塊換向，而正弦換向的速度為 25,000 rpm。 這些值適用于具有 1 個磁極對的 BLDC 電機。 更多的極對數相應地降低了最大速度。 具有 2 個極對的 EC-4 極電機只能以這些速度值的一半運行。 扁平電機可以有更多的極對，相應地，最大速度限制更低
