RINGSPANN 整體單向離合器FKH系列，適用于多驅動場合





關于我們



德國RINGSPANN集團是一家跨國企業，始建于1944年，總部設立在德國法蘭克福，主要經營產品包括: 德國RINGSPANN單向離合器-單向軸承-逆止器、扭矩限制器、脹緊套、縮緊盤、制動器、聯軸器和德國RINGSPANN集團。



作為動力傳動和精密夾具領域的企業，德國RINGSPANN集團以其簡潔的設計，出眾的產品質量和性能成為眾多國際品牌長期供應商,如SEW減速機逆止器-超越離合器，F(xiàn)LENDER弗蘭德減速機逆止器-超越離合器，SUMITOMO住友減速機逆止器-超越離合器，NORD諾德減速機逆止器。



50多年在德國RINGSPANN單向離合器-單向軸承-逆上器，聯軸器，工業圓盤制動器和縮緊盤領域的研發和生產經驗使RINGSPANN。德國Ringspann公司的主要產品: 單向離合器有逆上器,超越離合器,定位離合器,箱體式單向離合器,單向離合器元素;Ringspann制動裝置有手動工業圓盤剎車,氣動剎車,液壓剎車及彈管式剎車。

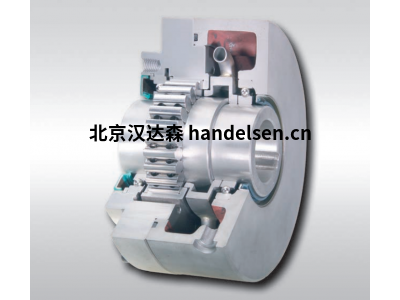

整體單向離合器FKH系列



螺栓連接，液壓非接觸時楔塊制動，適用于多驅動場合



應用于:

超越離合器在高速運轉時，空轉模式和驅動模式的速度是相同或相似的。



特點

帶液壓非接觸式根塊制動的Fkh整體單向離合器主要應用于驅動速度相同或相近的雙驅動或多驅動的場合，例如透平機。

Fkh整體單向離合器自帶軸承和密封。供貨時，離合器內部已經注有潤滑油，可以隨時使用。

額定扭矩可達14 000 Nm.

內孔直徑可達95 mm。



應用范例

如下是兩個整體離合器FKh 28 ATR在通風設備中用作超越離合器。風扇即可以被電機驅動，也可以被發動機驅動。無論轉向如何變化，在扇頁和驅動之間的兩個整體離合器可以自動的耦合或脫開，使得不驅動的一方不會有扭矩輸出。當驅動速度相同或相近時，帶液壓非接觸式楔塊制動的整體單向離合器無疑是最適合的。



單向離合器型號：   類型：

FKh 24                  ATR

FKh 28                  ATR

FKh 94                  ATR

FKh 106                ATR

FKh 148                ATR

FKh 2.53               ATR



安裝說明

客戶可通過直徑R定位，并通過側面的螺紋孔連接。

必須本著外環超越的原則進行安裝。

訂貨示例



單向離合器型號FKh 28，液壓非接觸式，內孔直徑45毫米:

FKh 28 ATR,d = 45 mm

和內孔配合軸的公差要求為ISO h6或i6。和訂貨時，請指定沿X方向看時外環的空轉方直徑R配合的公差要求為ISO H7或J7。向:

。逆時針或

。順時針
