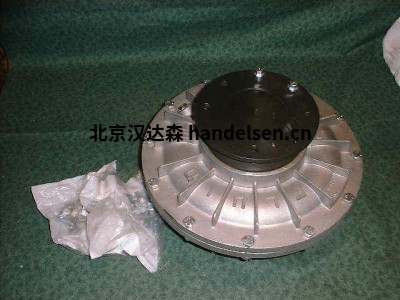

傳斯羅伊Transfluid KRB-CKRB-CCKRB 離合器偶合器

TRANSFLUID限矩型液力偶合器具有體積小、重量輕、傳遞功率能力強的優點；調速型液力偶合器具有獨特的、專利的、可靠的調速原理和完整的控制系統，保證被驅動設備的可靠運行和正常工作。傳斯羅伊限矩型液力偶合器有以下特點：

長度短，重量輕，傳遞功率能力強帶延遲補償腔的液力偶合器外設可調節閥所有帶延遲補償腔液力偶合器，其最大啟動力矩不超過電機額定力矩的１４０％采用ＳＫＦ，ＦＡＧ，ＳＮＲ，ＫＯＹＯ的優質軸承，工作可靠泵輪和渦輪及殼體采用特殊的低含鐵量的原生鋁合金制造和熱處理，具有優秀的機械性能。豐富的設計和生產經驗，合理的材料選用，解決了因熱膨脹引起的漏油問題。專利的腔型設計使液力偶合器具有高效率，大功率傳遞能力。所有液力偶合器為氟橡膠雙唇密封。耐高溫，耐磨，壽命長，油塵雙封。液力偶合器中含有輸出彈性聯軸器。易熔塞有１２０°Ｃ、１４５°Ｃ、１７５°Ｃ三種規格可選用。輸入輸出軸孔按用戶要求加工。對于每一種液力偶合器可提供其在一定充液量下的特性計算及工作特性曲線，這為設計和工作裝置的性能預測帶來了極大的方便。


產品分類：


K SERIES：適用于電動機或內燃機的固定充液型液力偶合器。 可帶皮帶輪供貨或直線應用。 帶或不帶延遲充液腔。 功率高達2500kW。

KX SERIES：固定充液型液力偶合器，可使用油液或水作為工作介質。 用于電機驅動。 低啟動力矩。 適用于礦井下使用。功率高達1000kW。

KFBD DIESEL ENGINE：固定充液型液力偶合器。 功率高達500kW。

SKF DIESEL ENGINE。。：內燃機用固定充液型液力偶合器。可直接安裝在發動機飛輪上。

KPTO：（用于內燃機驅動） 功率高達1000kW。

KSL電控式調速驅動。 功率高達4000kW。

HFO系列液壓離合器：HFO-HFR功率高達1300kW。

TPO空氣離合器：TPO-TPH傳遞扭矩可達14000Nm。

SH - SHC系列液壓離合器：扭矩高達2500Nm

SU動力單元：自支撐PTO取力器帶標準的SAE輸出接口。高徑向承載能力。功率高達300kW。

RBD系列彈性聯軸器：帶彈性橡膠塊。 可用于發電機組、油泵和空氣壓縮機等傳動系統中。 扭矩高達16000Nm

KRB-CKRB-CCKRB ：類似..KRG型，但帶制動輪(...KRB)或制動盤(...KRBP)。

　　KRD-CKRD-CCKRD ：基本型液力偶合器..KR帶輸出軸。允許用其它彈性聯軸器?？梢园惭b于電機和空心軸減速箱

　　之間。

　　KRG3-CKRG3-CCKRG3 ：帶彈性聯軸器，可在不移動電機的情況下更換橡膠塊

　　KRM-CKRM-CCKRM ：基本型液力偶合器帶超彈性型聯軸器

　　EK ：帶有鐘形罩的液力偶合器，可安裝于法蘭連接的電機和空心軸減速箱之間。

　　KCG-CKCG-CCKCG ：液力偶合器帶半齒型聯軸器，如需要，也可帶制動輪(...KCGB)或制動盤(...KCGBP)。

　　KDM-CKDM-CCKDM ：液力偶合器帶膜片聯軸器，如需要，也可帶有制動輪(...KDMB)或制動盤(...KDMBP)。

　　注意: ..KCG和..KDM系列液力偶合器可以在不移動電機和被驅動機械的情況下徑向拆除。

　　TRANSFLUID液力偶合器的性能特點概述

　　- 平穩起動。

　　- 起動電流小，電機低載荷起動。

　　- 過載或悶車時，保護電機和被驅動機械。

　　- 可用普通的異步鼠籠電動機代替有軟啟動裝置的特種電機。

　　- 液力偶合器提供的保護功能使整個驅動裝置壽命長，操作方便。

　　- 電流峰值減小，節能明顯。

　　- 帶雙倍延遲充液腔的液力偶合器可限制起動力矩低于電機額

　　定力矩的120%。

　　- 輸出力矩和輸入力矩相等，即使負載堵轉，電機也可在限制

　　力矩下運轉，保護電機。

　　- 葉輪之間互不接觸，液體作為傳動介質，使液力偶合器具有

　　極強的扭振吸收能力。
水連接器TRANFLUID為KRG系列，為固定填充型，主要由三種主要輕合金元素組成：

拖拉機葉輪(泵)與L‘illustrine dθ進入堅實。
管道葉輪(渦輪機)與板條樹出口牢固。

前兩個元件既可以作為泵，也可以用作渦輪機。

操作
水動力接頭是一種水動力傳動。事實上，這兩個沖擊器的工作原理就像離心泵和水輪機。當在聯合泵上提供驅動力(通常為電動或柴油)時，一定的動能被注入包含在接頭中的豌豆油，通過離心力向電路外的窗口移動，以離心方式通過渦輪。
這是通過產生一個與輸入對相同的動能來吸收動能的，而輸入對往往會使干式出口樹轉動。由于這兩個沖擊器之間沒有機械連接，所以幾乎沒有磨損。
效率僅受泵和渦輪之間速度(滑移)的影響。滑移對于聯合操作的效果是必不可少的：沒有滑移就不會有扭矩傳遞。表示它的公式，也表示聯合功率損失的公式如下：

蠕變%=((REV=出口)/rpm)*100

在正常負荷條件下，流量可從±1.5%(功率)到6%(小功率)。

TRANFLUID接頭應遵循所有離心機的法律：

傳遞轉矩與輸入速度的平方成正比。
傳輸?shù)墓β逝c輸入的速度立方體成正比。
發射功率與葉輪外徑的五次方成正比。
K系列接頭通常與油一起工作，但現在也可按要求與水一起使用。
