maxonECXSPEED 22L無刷直流電機醫療器械應用驅動電機高溫殺菌
maxonEC電子換向伺服電機具有轉矩性能佳、功率高、轉速范圍大和使用壽命長等特點，電機運行時僅會產生少量溫度。
編碼器分類：
maxon_ENX 6 MAG
maxon_ENX 8 MAG
maxon_ENX 8 EASY INT/Abs.
maxon_ENX 10 QUAD
maxon_ENX 10 EASY
maxon_ENX 10 EASY XT
maxon_ENX 13 EASY INT/Abs.
maxon_ENX 16 EASY
maxon_ENX 16 EASY XT
maxon_ENX 16 EASY Abs.
maxon_ENX 16 EASY Abs. XT

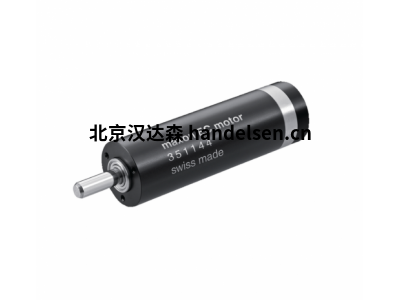

maxon ECX SPEED 22 L Ø22 mm，無刷，無傳感器
額定電壓值
額定電壓 24 V
空載轉速 52700 rpm
空載電流 365 mA
額定轉速 50600 rpm
額定轉矩（最大連續轉矩） 30.8 mNm
額定電流（最大連續負載電流） 7.39 A
堵轉轉矩 992 mNm
堵轉電流 228 A
最大效率 92 %
特征值
相間電阻 0.105 ?
相間電感 0.0114 mH
轉矩常數 4.34 mNm/A
轉速常數 2200 rpm/V
轉速/轉矩斜率 53.2 rpm/mNm
機械時間常數 1.31 ms
轉子慣量 2.36 gcm²
熱參數
外殼-環境熱阻 9 K/W
繞組-外殼熱阻 0.84 K/W
繞組熱時間常數 2.78 s
電機熱時間常數 456 s
環境溫度 -40...+135 °C
繞組最高允許溫度 +155 °C
機械參數
軸承類型 Kugellager
最大允許轉速 60000 rpm
軸向間隙 0 mm，徑向負載為 < 4 N 時
0.24 mm，徑向負載為 > 4 N 時
徑向間隙 0.025 mm
最大軸向載荷（動態） 4 N
最大軸向壓配合力（靜態） 110 N
（靜態，支撐軸） 6000 N
最大徑向載荷 16 N, 5 mm（距離法蘭）
其它參數
極對數 1
相數 3
高溫高壓滅菌次數 2000
重量
148 g
變速箱選擇？
對于短時負載工況，還需要考慮減速箱的短時轉矩。
在可能的情況下，不應超過減速箱的最大輸入速度，這限制了在給定運行轉速下的最大允許減速比
齒輪箱選擇好后，利用換算到電機軸的數據來選擇合適的電機。
