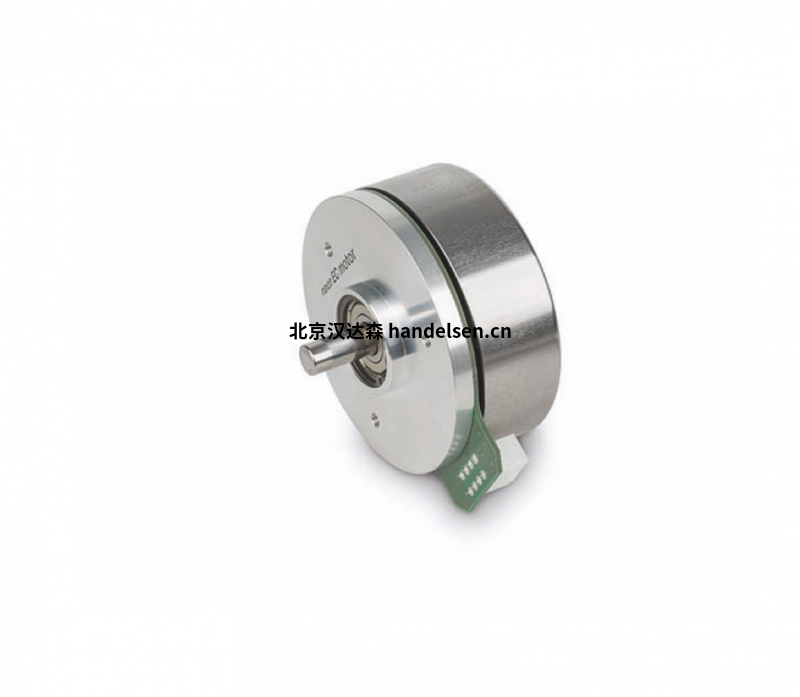

maxon ECXFLAT32S直流無刷電機配備霍爾傳感器機器人關節模組驅動器
扁平式驅動器可滿足要求，體積小功效高、電機重量輕，與諧波減速機高精度傳動系列連成一個單元，電機靈活可變，預載滾珠軸承能精確響應控制指令，通過總線技術實現數據快速傳輸，實現微機械和微電子技術互補。
maxon ECXFLAT產品型號：
maxon_EC 9.2 flat
maxon_EC 14 flat
maxon_EC 20 flat IE
maxon_EC 20 flat
maxon_EC 32 flat
maxon_EC 45 flat
maxon_EC 45 flat, cable
maxon_EC 45 flat OR
maxon_EC 45 flat VEN
maxon_EC 45 flat, cable
maxon_EC 60 flat
maxon_EC 60 flat, cable
maxon_EC 60 flat OR
maxon_EC 60 flat OR, cable
maxon_EC 60 flat VEN
maxon_EC 60 flat VEN, cable
maxon_EC 90 flat
maxon_EC 90 flat, cable
maxon_EC 90 flat OR
maxon_EC 90 flat OR, cable
maxon_EC 90 flat VEN

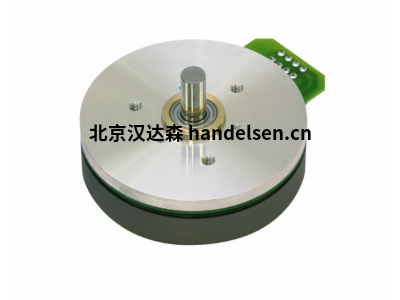

maxon ECXFLAT32S直流無刷電機配備霍爾傳感器
額定電壓值
額定電壓 24 V
空載轉速 12100 rpm
空載電流 94.2 mA
額定轉速 8210 rpm
額定轉矩（最大連續轉矩） 37.4 mNm
額定電流（最大連續負載電流） 1.66 A
堵轉轉矩 125 mNm
堵轉電流 16.3 A
最大效率 85 %
特征值
相間電阻 1.47 ?
相間電感 1.12 mH
轉矩常數 18.5 mNm/A
轉速常數 516 rpm/V
轉速/轉矩斜率 41 rpm/mNm
機械時間常數 14 ms
轉子慣量 32.6 gcm²
熱參數
外殼-環境熱阻 5.15 K/W
繞組-外殼熱阻 5.67 K/W
繞組熱時間常數 13.1 s
電機熱時間常數 162 s
環境溫度 -40...+100 °C
繞組最高允許溫度 +125 °C
機械參數
最大允許轉速 14000 rpm
軸向間隙 0 mm，徑向負載為 < 4 N 時
0.14 mm，徑向負載為 > 4 N 時
最大軸向載荷（動態） 4 N
最大軸向壓配合力（靜態） 45 N
（靜態，支撐軸） 1000 N
最大徑向載荷 12 N, 5 mm（距離法蘭）
其它參數
極對數 6
相數 3
重量
66 g
無傳感器方波換向特點：
電機轉子的位置是通過檢測感應電壓來確定的。
驅動器估算感應電壓 (EMF) 的過零點，經過一個由電機轉速決定的延時后進行電流的換向 (EMF過零點后延遲30°).
在堵轉和低速時，電壓信號過小且無法準確檢測到過零點。因此，在啟動時需要采用特殊的算法(類似于步進電機的控制)。
為了使EC電機實現無傳感器換向，需要在電子裝置內創建一個虛擬的星型連接點。
無傳感器換向的特點
啟動過程不能確切定義
不適合低速運行和動態應用
可高速連續運行（風扇、銑切機、鉆孔機）
