JAKOB KM 20金屬波紋管聯軸器技術規格
JAKOB KM 20金屬波紋管聯軸器技術規格：
額定扭矩：20 Nm
zui大扭矩：40 Nm
扭轉剛度：5.2 Nm/arcmin
轉動慣量：0.14 10 kgm²
zui大軸向軸偏差：± 0.8 mm
zui大橫向軸偏移：0.25 mm
軸向彈簧剛度：51 N/mm
橫向彈簧剛度：190 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø8 / Ø32mm
質量：約 0.3 公斤
材料設計：波紋管：不銹鋼 1.4571
花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB KM 35/81金屬波紋管聯軸器技術規格：
額定扭矩：35 Nm
zui大扭矩：70 Nm
扭轉剛度：5.8 Nm/arcmin
轉動慣量：0.17 10 kgm²
zui大軸向軸偏差：± 0.8 mm
zui大橫向軸偏移：0.25 mm
軸向彈簧剛度：51 N/mm
橫向彈簧剛度：190 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
質量：約 0.37 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB KM 35金屬波紋管聯軸器技術規格：
額定扭矩：35 Nm
zui大扭矩：70 Nm
扭轉剛度：5.8 Nm/arcmin
轉動慣量：0.14 10 kgm²
zui大軸向軸偏差：± 0.8 mm
zui大橫向軸偏移：0.25 mm
軸向彈簧剛度：51 N/mm
橫向彈簧剛度：190 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
質量：約 0.3 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB KM 60/87金屬波紋管聯軸器技術規格：
額定扭矩：60 Nm
zui大扭矩：120 Nm
扭轉剛度：8.7 Nm/arcmin
轉動慣量：0.31 10 kgm²
zui大軸向軸偏差：± 0.9 mm
zui大橫向軸偏移：0.3 mm
軸向彈簧剛度：49 N/mm
橫向彈簧剛度：260 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
質量：約 0.51 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB KM 60金屬波紋管聯軸器技術規格：
額定扭矩：60 Nm
zui大扭矩：120 Nm
扭轉剛度：8.7 Nm/arcmin
轉動慣量：0.29 10 kgm²
zui大軸向軸偏差：± 0.9 mm
zui大橫向軸偏移：0.3 mm
軸向彈簧剛度：49 N/mm
橫向彈簧剛度：260 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
質量：約 0.5 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB KM20/81金屬波紋管聯軸器技術規格：
額定扭矩：20 Nm
扭矩：40 Nm
扭轉剛度：5.2 Nm/arcmin
轉動慣量：0.17 10 kgm²
軸向軸偏差：± 0.8 mm
橫向軸偏移：0.25 mm
軸向彈簧剛度：51 N/mm
橫向彈簧剛度：190 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度： 14,000 rpm
D1/2 zui小/zui大 = Ø8 / Ø32mm
質量：約 0.37 公斤
材料設計：
波紋管：不銹鋼 1.4571
花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅

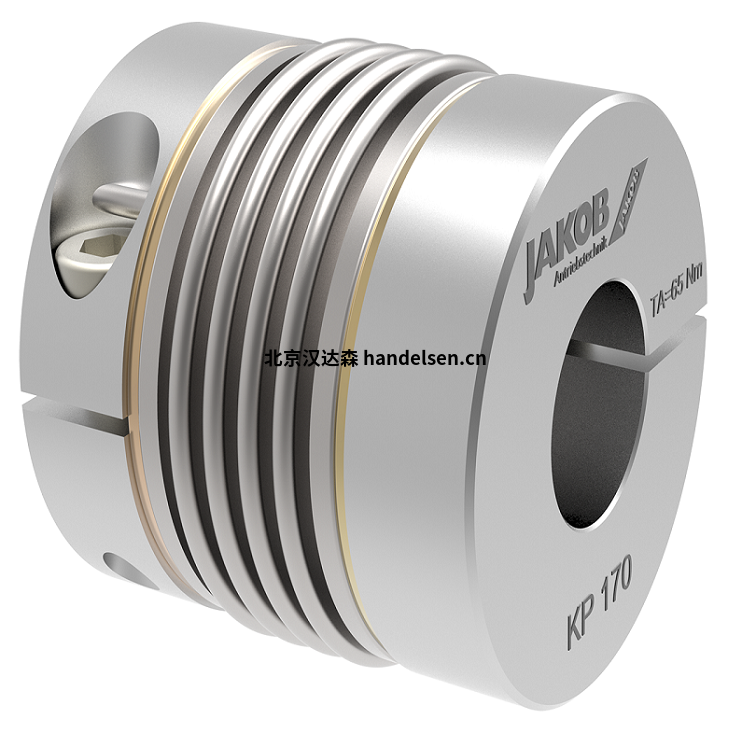

JAKOB Antriebstechnik金屬波紋管聯軸器特性：
• 扭矩高達 50,000 Nm
• 高扭轉剛度
• 溫度高達 350°C
• 高速
• 可選不銹鋼設計

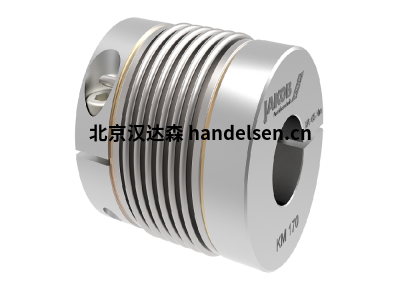

JAKOB Antriebstechnik KM系列金屬波紋管聯軸器特征
• 易于安裝 兩側易于夾緊的輪轂
• 6 軸波紋管 - 具有成本效益的標準
• 扭矩范圍：20 - 1,300 Nm
• 軸直徑：8 - 85 mm
JAKOB KM系列金屬波紋管聯軸器特征型號：
JAKOB KM 20 / 81
JAKOB KM 20
JAKOB KM 35/81
JAKOB KM 35
JAKOB KM 60/87
JAKOB KM 60
JAKOB KM 80 / 102
JAKOB KM 80
JAKOB KM 170 / 104
JAKOB KM 170
JAKOB KM 270 / 106
JAKOB KM 270
JAKOB KM 400 / 112
JAKOB KM 400
JAKOB KM 600
JAKOB KM 900
JAKOB KM 1300
JAKOB KM 20金屬波紋管聯軸器技術規格
