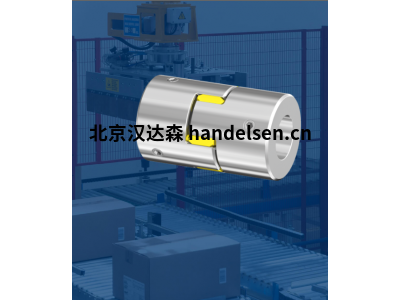

RINGFEDER 彈性體鉗口聯軸器 GWE 5102 緊湊的微型聯軸器



RINGFEDER動力傳動是驅動和阻尼技術利基市場的國際市場領導者。我們開發、制造和供應卓越的軸轂連接、阻尼部件、聯軸器、制動系統和軸承座，以滿足全球各種技術領域的最高功能和耐用性要求。

我們不僅始終以 100 多年的經驗和專業知識為基礎，為雄心勃勃的客戶提供專業建議，而且還與他們一起實現基于需求的、以應用為導向的解決方案，保證安全、無故障和經濟的機器和工廠運行——我們的目標是成為性能合作伙伴。





RINGFEDER

彈性體鉗口聯軸器 GWE 5102



帶徑向夾緊螺釘?shù)奈⑿托?，可降低傳遞扭矩



9 種尺寸

孔徑 d： 2-48 mm

外徑 D： 10-80 mm

總長度 L： 15-114 mm

腐爛。速度n.max： 5，900-47，500 1/分鐘

扭矩 T： 0.5-190 Nm



帶固定螺釘輪轂的微型聯軸器

林費德 GWE 5102®是一種緊湊的微型聯軸器，是低扭矩和狹窄安裝空間的解決方案。聯軸器半部通過螺紋銷固定在軸上，而不是用夾緊輪固定。軸公差應在管接頭公差“g6”至“h7”范圍內。兩個偏移 120° 的螺紋銷在聯軸器輪轂和軸之間產生傳遞扭矩所需的接觸壓力。



彈性體蜘蛛有不同的肖氏硬度等級。無論您選擇哪種版本：RINGFEDER GWE 5102微型都是電絕緣和減振的。®



產品特點

無間隙彈性體爪式聯軸

器 環費德GWE®

無間隙的RINGFEDER GWE爪式聯軸器用于高定位精度需要在大大加速的工藝中進行減振的工程，并且首選使用插入式聯軸器解決方案。®



優勢

通過預應力實現無間隙

可插拔

減 振

扭矩從 0，5 – 650 Nm

補償徑向、軸向和角度不對中

電氣隔離



應用

編碼器

精密驅動器

進給驅動器

磨削和銑削主軸

機床

包裝機

機器人

傳輸線

多主軸頭

木材加工設備

紡織機械

輸送設備

直線運動

測量設備和控制技術

試驗臺



技術說明

RINGFEDER GWE鉗口聯軸器上的每個輪轂表面都有凹形鉗口。聯軸器傳遞扭矩和發生的阻尼沖擊以及平衡不可避免的錯位的功能是通過連接兩個輪轂并用彈性鏈輪填充創建的自由空間來實現的。GWE爪式聯軸器無間隙，以便在反向操作中也能實現高水平的定位精度。由于彈性體鏈輪中各個緩沖器的壓力預緊，聯軸器無間隙。與扭轉剛度相關的不同肖氏硬度水平意味著可以從旋轉振蕩的角度優化整個傳動系。詳細信息包含在鏈輪的技術數據中。®



特征 GWE 5102

通過鋁制輪轂實現低質量

通過不同的彈性體蜘蛛硬度水平優化減振

標配黃色彈性體蜘蛛 （92 SH A）

防刺穿和電絕緣

螺紋銷的長度與孔相適應

聯軸器輪轂可選配符合 DIN 6885-1 標準的鍵槽
