RINGFEDER 彈性體鉗口聯軸器 GWE系列 無間隙地傳遞所需的扭矩



RINGFEDER動力傳動是驅動和阻尼技術利基市場的國際市場領導者。我們開發、制造和供應卓越的軸轂連接、阻尼部件、聯軸器、制動系統和軸承座，以滿足全球各種技術領域的最高功能和耐用性要求。

我們不僅始終以 100 多年的經驗和專業知識為基礎，為雄心勃勃的客戶提供專業建議，而且還與他們一起實現基于需求的、以應用為導向的解決方案，保證安全、無故障和經濟的機器和工廠運行——我們的目標是成為性能合作伙伴。

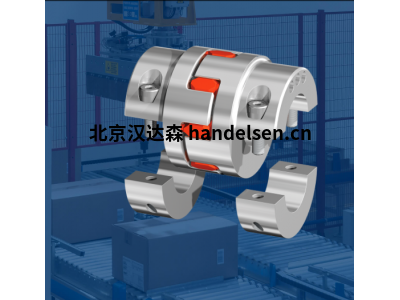

彈性體鉗口聯軸器 GWE

無間隙、減振、電氣隔離和軸向插拔：RINGFEDER GWE系列（原為GERWAH GWE）的高精度和可靠工作的彈性體爪式聯軸器在高加速過程中的高定位精度需要對發生的振動進行出色的阻尼或首選可插拔聯軸器解決方案的應用中特別令人信服。典型的應用領域包括測量、精密和進給驅動、磨削、車削和銑削主軸、木材和金屬加工機以及傳輸和輸送技術、包裝機、機器人、線性技術和測試臺。RINGFEDER GWE系列彈性體聯軸器的核心是彈性體環，具有不同的肖氏硬度，位于兩個聯軸器輪轂之間。它無間隙地傳遞所需的扭矩，有效補償角度、徑向和軸向軸不對中，并確保整個傳動系的振動優化運行行為。對我們的伺服刀片聯軸器的要求與其使用領域一樣復雜和通用 - 我們與您一起開發并實現最適合您應用的解決方案。®®®



彈性體鉗口聯軸器 GWE



型號；

GWE 5102

GWE 5103.1

GWE 5104

GWE 5106

GWE 5112

GWE 5113

GWE 5117

GWE Z5104.1

GWE Z5106.1



GWE 5102

帶徑向夾緊螺釘?shù)奈⑿托?，可降低傳遞扭矩



9 種尺寸

孔徑 d： 2-48 mm

外徑 D： 10-80 mm

總長度 L： 15-114 mm

腐爛。速度n.max： 5，900-47，500 1/分鐘

扭矩 T： 0.5-190 Nm



GWE 5103.1

微型型，帶擴展的單縫夾緊輪

轂



3 種尺寸

孔徑 d： 2-11 mm

外徑 D： 10-20 mm

總長度 L： 15-30 mm

腐爛。速度n.max： 19，000-38，000 1/分鐘

扭矩 T： 0.5-3 Nm



GWE 5104

通用型雙縫夾緊輪

轂



10 種尺寸

孔徑 d： 5-95 mm

外徑 D： 30-160 mm

總長度 L： 35-210 mm

腐爛。速度n.max： 2，350-13，000 1/分鐘

扭矩T： 4.8-1，920 Nm



GWE 5106

帶夾緊輪轂的類型，采用分體式設計，可簡化安裝





10 種尺寸

孔徑 d： 5-95 mm

外徑 D： 30-160 mm

總長度 L： 35-210 mm

腐爛。速度n.max： 2，350-13，000 1/分鐘

扭矩T： 3.7-1，920 Nm



GWE 5112

帶鋼制外錐的類型，理想地達到最高轉速



7 種尺寸

孔徑 d： 6-55 mm

外徑 D： 32-105 mm

總長度 L： 50-140 mm

腐爛。速度n.max： 7，200-25，400 1/分鐘

扭矩 T： 3.6-525 Nm



GWE 5113

具有出色同心度和阻尼特性的高度緊湊型



7 種尺寸

孔徑 d： 4-56 mm

外徑 D： 24.5-94.5 毫米

總長度 L： 32-102 mm

腐爛。速度n.max： 4，000-15，000 1/分鐘

扭矩 T： 3-560 Nm



GWE Z5104.1

帶夾緊輪轂和線軸的類型，用于更大的軸距離



7 種尺寸

孔徑 d： 5-60 mm

外徑 D： 30-105 mm

聯軸器長度L1： 35-140 毫米

線軸長度 L3： 80-2，000 毫米

扭矩 T： 4.8-525 Nm



GWE Z5106.1

帶線軸的類型以及分體式輪轂設計的夾緊輪轂



7 種尺寸

孔徑 d： 5-60 mm

外徑 D： 30-105 mm

聯軸器長度L1： 35-140 毫米

線軸長度 L3： 85-3，000 毫米

扭矩 T： 3.7-525 Nm
