德國storz ZBI 1611標準液壓缸氣缸

德國storz  ZBI 1611標準液壓缸氣缸

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

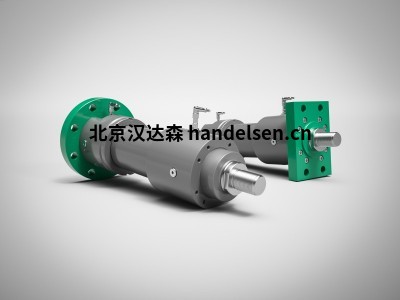

storz ZBI 1611 – 標準液壓缸 (ISO 6020/1) – 公稱壓力 160 bar (16 MPa) 感應式查詢

小貼士：STORZ 液壓缸 ZBI 1611 是為補充 ZBD 1611 缸系列而開發的。液壓缸有內置的接近開關來報告終端位置。

用于對活塞終端位置、沖程數或沖程順序進行電氣監控，無需任何用于連接外部限位開關的復雜結構

設計用于 160 巴的標稱壓力

適用于 8 種緊固類型和 6 種密封變體的應用

安裝尺寸符合 ISO 6020/1 和 VW 39D920

緊湊型非接觸式接近開關，耐壓高達 500 巴

通過插頭連接進行電氣連接

技術規格

公稱壓力： 160 巴（16 兆帕）

靜態測試壓力： 240 巴（24 兆帕）

活塞直徑： 40-125mm

面積比j： 1.4 和 2

溫度范圍： -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

提升速度： 0 – 1 m/s 取決于密封變體

工作介質： 符合 DIN 51524 的礦物油，HFD 流體

HFA、HFB 和 HFC 流體可通過特殊設計實現

電氣數據

工作電壓U： 10-30V

開關距離Sr： 1.2 +/-0.2 毫米

開關滯后： <開關距離的 20%

空載電流： <=10mA

載流量 IA： <=200mA（在 80°C 時）

再現性 R： <=5%

開關頻率： 1kHz

工作溫度： -20…+80 °C

輸出函數： 更近

剩余電流紅外線： <=80 µA 在開關鎖定的負載電路中

機械數據

筑屋材料： 料號：4104

連接類型： 連接器

電纜類型： 3m電纜，3×0.34mm

防護等級： DIN 40050 IP68

Type: ZBI 1611 - 63/36- MT4-300-RG-22.B1C .G11 - E04- J33.1

storz ZBD 1001 標準液壓缸 (DIN 24336) – 標稱壓力 100 bar (10 MPa)

溫馨提示：安裝尺寸符合 DIN 24336 標準的 STORZ 液壓缸 ZBD 1001 可與該標準框架內的其他品牌完全互換。

符合 ISO 6022（250 巴）和 ISO 6020/1（160 巴）標準的系列的合乎邏輯且一致的補充。

已經標準化的附件可用于符合 DIN 24333、ISO 6022、ISO 6020/1 和 DIN 24336 的所有氣缸系列

11 種附件，應用范圍更廣

技術規格

公稱壓力： 100 巴（10 兆帕）

靜態測試壓力： 150 巴（15 兆帕）

活塞直徑： 25-100mm

面積比： 1.25

溫度范圍 -20…+80°C

粘度范圍： 10…600 平方毫米/秒

提升速度： 0-0.5米/秒

工作介質： 符合 DIN 51524、51525 的礦物油

（其他可能作為特殊版本）

ZBD 1001-80/36-CA-200-PG0B1CG.
