德國storz ZBD 1605標準液壓缸氣缸

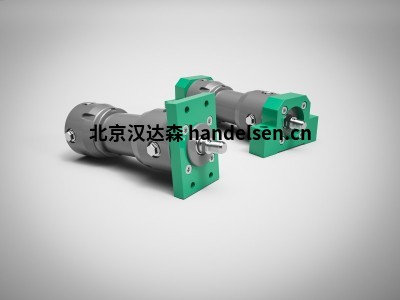

德國storz   ZBD 1605標準液壓缸氣缸

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

storz ZBD 1605 – 標準液壓缸 (DIN 24554) – 標稱壓力 160 bar (16 MPa) – 拉桿式

小貼士：標稱壓力為 160 巴的 STORZ ZBD 1605 系列液壓缸符合 DIN 24 554 標準。

由于安裝尺寸、安裝長度、表面比率、活塞桿端和連接螺紋的定義，國際互換性

帶和不帶終端位置阻尼的氣缸安裝尺寸相同

兩個活塞桿直徑作為標準分配給每個活塞直徑（對應的面積比 j=1.25 和 j=2）

5 種標準安裝類型和 5 種密封變體可供選擇作為標準

技術數據

公稱壓力： 160 巴（16 兆帕）

靜態測試壓力： 240 巴（24 兆帕）

活塞直徑： 40-250 毫米

面積比j： 1,6 和 2

溫度范圍： -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

升降速度： 0 – 1 m/s 取決于密封變體

工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計

Type: ZBD 1605 - 80/36- ME5- 200-RG1 C 1C G.


storz ZW/ZWAS 1611 – 標準液壓缸 (ISO 6020/1) – 標稱壓力 160 bar，帶內置位移編碼器

提示：STORZ ZW 1611 或 ZWAS 1611 系列液壓缸配備位移編碼器。這些液壓缸的基本設計源自我們的標準 ZBD 1611 系列。安裝尺寸基本上符合 ISO 6020/1 和 VW 39D920。

提供 5 種安裝類型，適用于的應用

公稱壓力 160 bar (16 MPa)

活塞直徑從 32 – 200 毫米（從活塞直徑 40 毫米開始，有兩種桿直徑，面積比 j=1,4 和 j=2 作為標準）

用于各種制造商的位移編碼器

密封件和活塞桿表面處理和材料，可在各種條件下使用

可提供固定的閥門連接板

也可提供已安裝的比例閥或伺服閥

對于閥門連接板和任何比例閥和伺服閥，按照 ISO 4401 標準提供 NG6 和 NG10 孔型

位移編碼器的外殼通過保護管防止來自外部的機械損壞

請注意：位移傳感器的數據表中概述了線性偏差、系統分辨率和再現性。

技術數據

公稱壓力： 160 巴（16 兆帕）

靜態測試壓力： 240 巴（24 兆帕）

活塞直徑： 32-200 毫米（其他應要求提供）

面積比j： 1,4 和 2

溫度范圍： -20…+80 °C

粘度范圍： 10…600 平方毫米/秒

升降速度： 0-1 m/s 取決于密封變體

工作介質： 符合 DIN 51524 的礦物油、HFD 流體 HFA、HFB 和 HFC 流體可采用特殊設計

Type: ZWAS 1611 - 63/36 - MT4 - 300 - RG - 2 - B1C - G1 - E3 - 11 - 2.2
