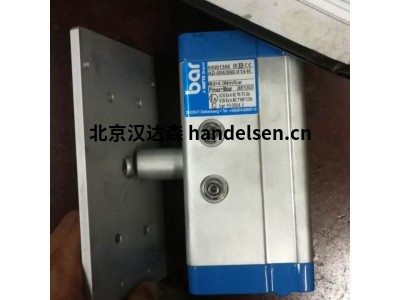

Bar氣動部分回轉執行器GD-083應用特點

bar憑借氣動和電動部分回轉執行器以及完整的自動配件和廣泛的配件的制造和全球分銷，bar GmbH 是許多知名工業公司的重要合作伙伴。bar 一直致力于工業中工廠建設和工藝工程應用的產品開發和創新。

一、bar手動和自動閥門分類：

1、bar帶氣動執行器的自動閥 AGTURN

2、bar帶氣動執行器的自動閥ACTUBAR

3、bar帶 STV 型電動執行器的自動閥

4、bar帶自由軸或手柄的自動閥



bar產品應用：

化學

制藥

石油化學

食品科技

造船

電廠技術

水和廢水工程

造紙和紙漿工業



二、bar驅動器



1、bar氣動部分回轉執行器類型AGTURN

2、bar氣動旋轉驅動型ACTUBAR

3、bar STV 型電動執行器

4、bar特殊驅動器





三、Bar氣動部分回轉執行器AGTURN



Bar憑借 40 年的自動化經驗，bar迎合了閥門市場的當前需求，并為我們的各種客戶群開發了一種新型氣動部分回轉執行器，帶有 bar-agturn。bar憑借其特殊的設計、堅固的設計和技術特性的巨大通用性，bar滿足了系統規劃者、系統構建者和用戶的需求。涵蓋了非常廣泛的扭矩和旋轉角度。



Bar氣動部分回轉執行器AGTURN特點：

18種不同的尺寸和從2到 13,040 Nm 的扭矩，

適合關閉裝置應用的部分回轉執行器。

粉末涂層蓋和由硬質鋁制成的外殼涂層即使在惡劣的環境條件下也能使用。

電磁閥接口位于輪廓高處，并針對先導閥的連接進行了優化。

電磁閥連接對面的終端位置調整使調整更容易。

所有商用信號和控制設備都可以通過標準化的 VDI/VDE 3845 接口進行設置。

位置指示器是產品的一部分，并配有可變夾子以指示閥門位置。

終端位置可以設置在 +5° 到 -5°的0° 和 90°位置，從而可以對閥門進行調整。

每種驅動器尺寸都提供 2 種 ISO 法蘭模式，以實現閥門的靈活自動化。

八角連接的小齒輪適應配件的平行或?qū)菗Q檔軸對齊，并確保節省空間的驅動設計。

易于安裝和拆卸的安全彈簧，其設計為在氣動扭矩和彈簧扭矩之間具有平衡的比率。

為每個控制壓力分配定義數量的彈簧，使通過扭矩選擇驅動器變得更容易。

驅動器外殼上的激光雕刻標記法蘭圖案和空氣連接，以便清晰分配。

序列號也是激光雕刻的，可以隨時追溯驅動器的制造過程。

精密銑削的活塞齒確保平穩運行、扭矩和低磨損。

通過所有運動部件的滑動軸承實現較長的使用壽命。

由于具有不同擺動角度的驅動器型號，驅動器涵蓋了廣泛的應用。

對單作用和雙作用驅動器使用相同的蓋子可減少存儲空間。

以“形式服從功能”原則的設計保證了原始驅動類型。

通過我們的 SIL 3 認證驅動器提高系統的可靠性。



Bar氣動部分回轉執行器AGTURN技術規格

設計：氣動雙活塞旋轉驅動

GD 型 = 雙作用

GS 型 = 單作用（帶彈簧復位）

設計特點：齒條和小齒輪原理，外殼中帶有自定心活塞導向裝置；

單作用：帶安全彈簧

標準連接點驅動信號裝置：根據 VDI/VDE 3845 (NAMUR)

連接點驅動/控制閥：根據 NAMUR 或 VDI/VDE 3845

執行器/閥門連接點：四個或驅動器外殼中有八個內螺紋

根據 EN ISO 5211偏離緊固和可能的連接尺寸

可選配驅動小齒輪

根據EN ISO 5211 在兩個內或根據客戶要求
