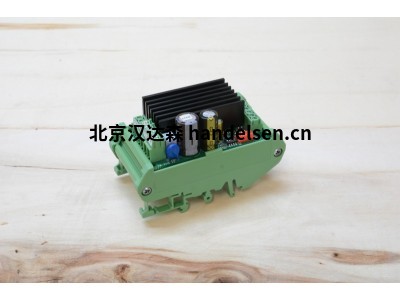

丹麥Concens C2-30執行器控制器

Concens C2-30 設計用于并行操作兩個集中器。 通過在操作期間調整執行器速度來實現同步。

同步失敗將導致執行器停止，這樣可以避免可能的機械應力和破損。 此外，Concens C2-30 還包括電流限制器和功率級溫度保護。Concens C2-30 具有可調節的啟動和停止斜坡，以實現平穩運行。

Concens C2-30 只能與帶有霍爾傳感器的執行器配合使用。

基本控制是通過前進、后退和停止命令在連續模式或脈沖模式下完成的。

校準輸入用于將系統運行到其初始位置。 這是以低速完成的。

可以更改廣泛的參數以適應不同的需求和應用。

通過使用方便的接口 Concens C2-PROG 或使用Concens  C2-USB 和您的計算機來設置參數。 兩者都必須連接到 PCA 上的紅色連接器。

特征

同步的

電流和溫度保護

可設定的驅動速度

可調節的啟動和停止斜坡

不同的控制模式

參數范圍廣

通過串行接口輕松設置

良好的設置重復性

自動平衡功能

技術數據

電源電壓 12/24 VDC，濾波小于 20 % 紋波

靜態電流 15 mA

電機電流 2 x 10 A（續） 2 x 20 A 25 % 占空比

PWM 頻率 2 kHz

電流限制 1 - 20 A

溫度限制 120 °C（功率級）

斜坡時間 0 - 2 秒

脈沖輸入頻率 限度。 1kHz

脈沖輸入上拉/下拉 10 kΩ

（高/低；4 - 30 V/0 - 1 V）

控制輸入 0 - 1 V = OFF； 4 - 30 V = 開

（阻抗 10 kΩ）

故障輸出有效，下拉。 50毫安

輔助。 電壓輸出 5,4 V/20 mA

尺寸 78 x 73 x 25 毫米（長 x 寬 x 高）

工作溫度 (Ta) - 20 °C 至 + 60 °C

板重量 106 g

CE 電磁兼容性 工業環境
