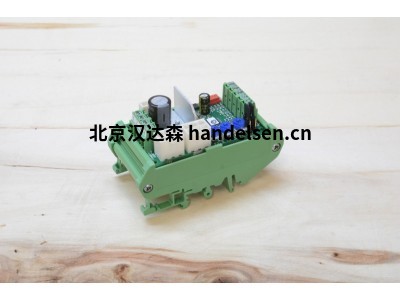

丹麥Concens C2-10基本執行器控制器

C2-10 是為 Concens 執行器的受控開關操作和方向改變而開發的。 C2-10 具有先進的電流限制功能。它在啟動、制動和堵塞情況下限制執行器電流，從而保護電機和應用。 C2-10 還具有指示錯誤/過流狀態的故障輸入和輸出，可用于停止執行器（例如，如果使用緊急停止開關）。 C2-10 僅適用于不帶霍爾傳感器的執行器。

啟動和停止斜坡時間可單獨調節以適應每種應用。換言之，可以控制電機電壓以提供優選的平穩啟動和停止。

當 C2-10 控制器斷電時，電機動態制動，即所謂的短路制動，即

電機極連接在一起。通過移動跳線，可以將反向和正向輸入設置為在負電壓或正電壓下工作。

此數據表僅與 C2-10 固件版本 1.7(v1.7) 相關。

特征

可調啟動斜坡

可調停止坡道

可調電流限制

連續模式，脈沖模式

高瞬時負載能力

易于與 PLC 等接口。

連接器和端子

可安裝 DIN 導軌

狀態指示燈

技術數據

供應 12/24 VDC（過濾

紋波 < 30 % @ 滿載）

過壓保護 40 V

空閑電流 15毫安

驅動電流 10 A 連續，

16 A，占空比 50 %

16 A 值班 2 分鐘

電流限制 0,5 ... 16 A

當前跳閘延遲 20 ms

啟動延遲 5 ms

電壓損失 0,5 V (I motor = 4 A)

PWM 頻率 2 kHz

斜坡 0,1 ... 2,5 s

數字輸入“高”@ Uin 4 V → 電源電壓，

‘低’ @ Uin 0 V → 1 V

工作溫度 (Ta) - 20 °C 至 + 60 °C

重量 36 克

尺寸 73 x 42 x 26 毫米（長 x 寬 x 高）
