Phytron步進驅動器TM

Phytron步進驅動器TM

    Phytron是極端環境條件下自動化解決方案領域高科技設備供應商。除了高精度步進電機和帶可選齒輪和反饋系統的線性執行器外，Phytron還提供各種電力電子和控制裝置，以支持全球客戶。

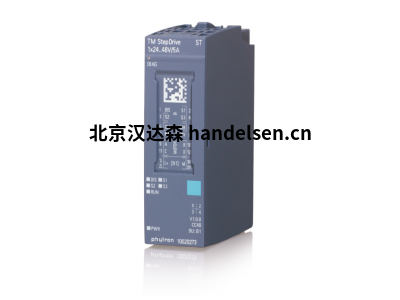

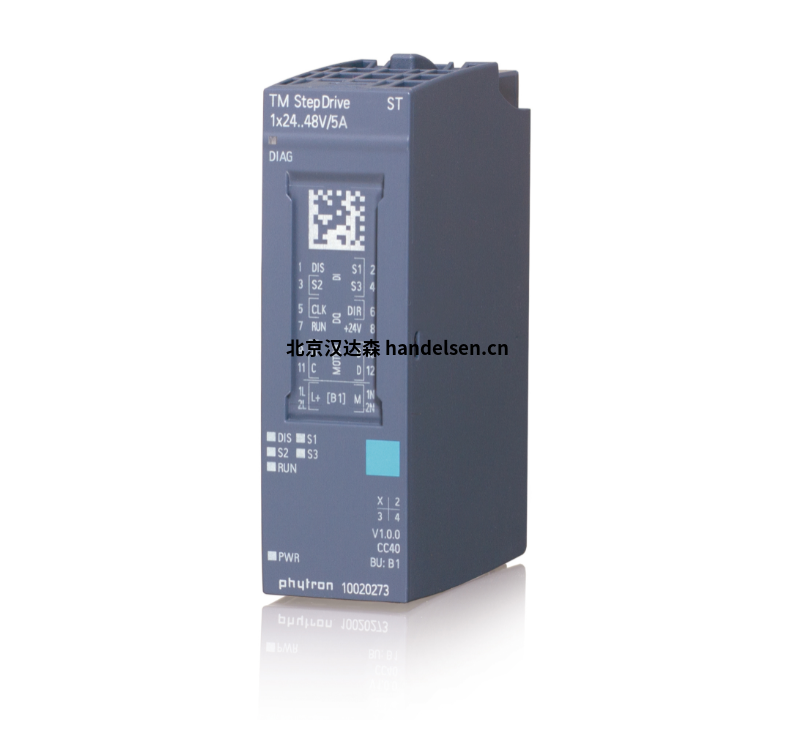

 Phytron步進驅動器 在模塊化PLC系統中控制和驅動步進電機：TM StepDrive技術保證了高精度的電流調節，并可實現高達1/256步的精細定位（使用200步進電機，每轉約51，200個位置（0.0070°/步）。）。

Phytron步進驅動器TM技術細節：

帶集成功率級的步進電機控制器，用于 SIMATIC ET 200SP®

TM StepDrive 1x24..48V/5A模塊順利完成西門子的系統一致性測試。

適用于采用 4、（6-） 或 8 引線布線的兩相步進電機的雙極性控制

5 安培峰相電流，增量為 100 mA

24 至 48 V 電源直流

高達 1/256 微步

物理分辨率：每轉約 51，200 個位置（0.0070°/步）。應考慮使用帶計數器的編碼器進行微定位。

最大步進頻率：250，000步/秒

三個數字輸入，用于限位和參考開關

診斷 LED（集體錯誤、電源、停用、數字輸入、電機運行）

兩種操作模式：定位和技術對象模式

兩種連接類型：功率級和分度器

在線控制器參數化和診斷

通過 STEP7、TIA Portal（從版本 V15）或 GSD（ML） 文件進行編程®®

工作溫度： 0 至 +60 °C

短路保護、過載保護

批準：CE



Phytron步進驅動器TM市場

包裝機械

測量系統

設備、機器和設備制造

貼標技術

后處理和包裹處理

裝配自動化
