Phytron步進電機驅動器
Phytron是極端環(huán)境條件下自動化解決方案領域高科技設備供應商。除了高精度步進電機和帶可選齒輪和反饋系統的線性執(zhí)行器外,Phytron還提供各種電力電子和控制裝置,以支持全球客戶。
Phytron步進電機驅動器用于 SIMATIC ET 200®S 的步進電機模塊
在模塊化PLC系統中控制和驅動步進電機:1步驅動技術保證了高精度的電流調節(jié),并可實現高達1/512步的精細定位,絕對和非累積誤差約為0.0015°(每轉約102,400個位置(0.0035°/步)使用200步進電機)
Phytron步進電機驅動器技術細節(jié):
帶集成功率級的步進電機控制器
,用于 SIMATIC ET 200S®
1步驅動5A-48V模塊成功完成了西門子的系統一致性測試。
適用于采用 4、(6-) 或 8 引線布線的兩相步進電機的雙極性控制
5 安培峰相電流,增量為 20 mA
24 至 48 V 電源直流
高達 1/512 微步
物理分辨率:每轉約 102,400 個位置(0.0035°/步)。應考慮使用帶計數器的編碼器進行微定位。
最大步進頻率:510,000步/秒
可選擇斬波頻率:18、20、22 或 25 kHz
2 個數字輸入,用于限位開關和參考開關
診斷 LED(過流、過溫、驅動指令或電機正在運行等)
控制器模式:相對和絕對定位,旋轉模式,移動到參考點,...
在線控制器參數化和診斷
通過 STEP7、TIA Portal(V12 至 V14)進行編程®®
工作溫度: 0 至 +60 °C
短路保護、過載保護
批準:CE
Phytron步進電機驅動器市場:
包裝機械
測量系統
設備、機器和設備制造
貼標技術
后處理和包裹處理
裝配自動化
Phytron步進電機驅動器

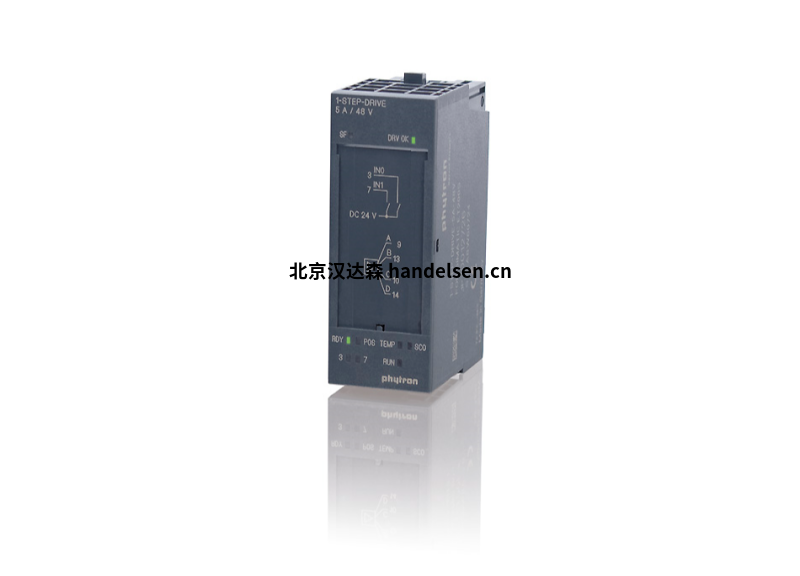

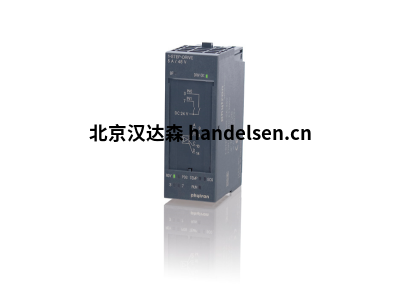

1-STEP-DRIVE 5 A 48 V
Phytron步進電機驅動器
