混合導軌設計,帶空氣軸承和循環球軸承導軌,用于高精度,低剖面。
混合設計:龍門軸帶循環滾珠軸承導軌,橋軸帶空氣軸承
高性能無鐵心直線電機
靈活的模塊化平臺
絕對編碼器
各種旅行范圍。 選項和定制的改編
概觀

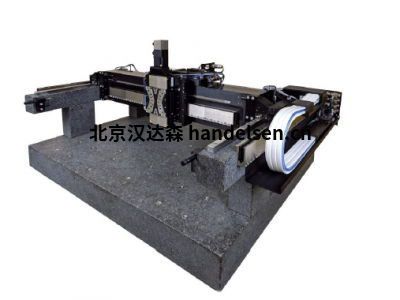

A-341 PIglide HGS混合龍門架適用于需要高架運動和長行程的應用。
A-341混合龍門架采用獨特的混合導軌設計。 橋軸配備了帶有空氣軸承的無摩擦導軌,可以精確控制速度,并具有出色的可重復性和平直度。 帶有空氣軸承的導軌大大減少了工作區域的顆粒排放。 龍門軸兩側配有循環滾珠軸承導軌,在有限的安裝空間內具有堅固性和精度。
這種不同導向技術的結合意味著A-341混合式龍門架非常適合基于步進掃描原理同時需要緊湊設計的應用。
PIMag®磁性直接驅動器
三相磁力直接驅動器不在傳動系統中使用機械部件,它們將驅動力直接傳遞到運動平臺而沒有摩擦。 驅動器達到高速和加速度。 無鐵電機特別適用于對精度要求最高的定位任務,因?yàn)榕c永磁體沒有不希望的相互作用。 這樣即使在最低速度下也可以平穩運行,同時在高速時不會發生振動。 避免了控制行為的非線性,可以輕松控制任何位置。 驅動力可以自由設定。
應用領域
掃描,數字印刷,電子裝配和檢驗,AOI(自動光學檢測),自動化。
絕對編碼器
絕對編碼器提供明確的位置信息,可以立即確定位置。 這意味著在接通期間不需要參考,這提高了操作期間的效率和安全性。
選項和定制的改編
底座由花崗巖或鋁制成
可調節的工作高度
減少振動的系統
額外的拖鏈
直線電機的性能
液壓冷卻直線電機
訂購信息
出廠選項:L-511為Z軸
改進的L-511線性平臺,帶同步伺服電機和抱閘,行程范圍為50至150 mm
出廠選項:V-408為Z軸
改進型V-408配備三相直線電機,抱閘和氣動重力補償,行程50 mm
工廠選項:附加拖鏈
A-341可以配備額外的拖鏈,以容納客戶設置的其他電纜和軟管。
工廠選項:電機冷卻
對于具有高占空比和高加速度的應用,可配備液冷直線電機。 個人
對于橋軸的線性馬達也可以進行液體冷卻。 外部散熱器是必要的。
工廠選擇:基礎材料
基板和龍門軸的基礎結構可以是花崗巖或鋁。 可以定制孔圖案
