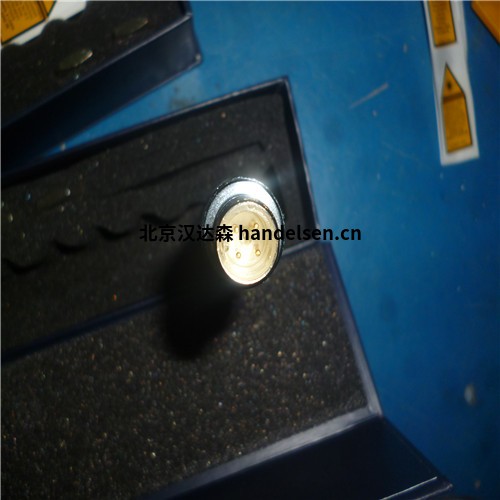

原廠正品德國Z-LASER精密激光模塊ZX20型

1、Z-LASER精密激光模塊ZX20型

精密激光模塊

由于自動化生產過程中，所有光學元件都有目的地與14軸機器人對準，ZX激光系列為圖像處理應用的照明設定了新的標準

ZX激光器的瞄準誤差小于0.8 mrad，是市場上精確的激光器之一。根據應用和測試材料的不同，用戶可以選擇紅外、紅色、綠色或藍色波長。無工具手動對焦選項允許用戶根據所需的工作距離輕松調整投影

它的工業級激光設計，以及一貫的性能，在惡劣的環境下工作得非常好。這種激光器可以用于復雜的圖像處理裝置，傳感器，甚至可以集成到堅固的加工機器，

重量              125克

尺寸              116×20毫米

波長              405納米、450納米、520納米、635納米、640納米、660納米、785納米、830納米

輸出功率              10兆瓦、15兆瓦、25兆瓦、30兆瓦、40兆瓦、120兆瓦、160兆瓦、200兆瓦、5兆瓦、60兆瓦、80兆瓦

扇形角              10°、20°、30°、45°、5°、60°、75°、90°

投影              十字，DOE，dot，line

福庫斯              固定對焦，手動對焦

調制              模擬、數字

電源電壓              5伏直流電–30伏直流電

IP防護等級              IP 67

直徑              20毫米

應用              機器視覺、OEM、定位



2、用于圖像處理的*端激光模塊ZXS20

ZX20激光系列采用自動化生產工藝，在14軸機器人的幫助下對齊所有光學元件，為圖像處理應用中的照明設定了新標準。



ZX激光器的視軸誤差小于0.8 mrad

根據應用和待測材料，用戶可以選擇IR，紅色，綠色或藍色波長。免工具手動對焦選項允許用戶根據工作距離輕松調整投影。

輸出功率

10 mW，120 mW，15 mW，160 mW，200 mW，25 mW，30 mW，40 mW，5 mW，60 mW，80 mW

波長

405nm，450nm，520nm，635nm，640nm，660nm，785nm

投影 圓，十字架，DOE，線，點

焦點 固定焦點，手動對焦

光束角度 10°或20°或3°或30°或45°或5°或60°或75°

應用 機器視覺，OEM

技術 二極管激光器

電源電壓 5 VDC - 30 VDC，9 VDC - 30 VDC



3、Z-LASER高性能激光模塊ZQ2型

ZQ2系列激光是為測量而設計的，它需要具有紅外波長的強而明亮的線條。無論什么地方需要高功率輸出和工業設計，ZQ2系列是正確的選擇。

由于無工具對焦選項，用戶可以手動調整正確的工作距離。在惡劣的環境中，激光監控具有高穩定性。集成的有源帕爾貼冷卻系統支持此功能，使激光二極管保持恒定的溫度。由于其通信接口（I2C和RS-232），激光器可以有效地集成到要求苛刻的圖像處理應用程序中。

附加信息

重量              2150克

尺寸              281.2×102×65毫米

波長              808牛米

輸出功率              6000兆瓦

扇形角              30°、45°、60°、75°、90°

投影              點

福庫斯              手動對焦

調制              模擬、數字

電源電壓              24伏直流電

IP防護等級              防護等級50

應用              機器視覺，OEM



Z-LASER型號示例：

H6-M18

Z-X-RX - 635

ZRX

Z X B - X - X

ZX10

ZXS20

Z-PIL

ZXS10

ZXS10

MXYZ-20B

H6-20

MXYZ-M18

H0-20

ZM18

ZF peF

ZT

ZXS20

ZA

ZR

ZF peF

ZM18

ZM12

LP-HFD2

ZT

ZRG-F

ZD

Z3D-Control
