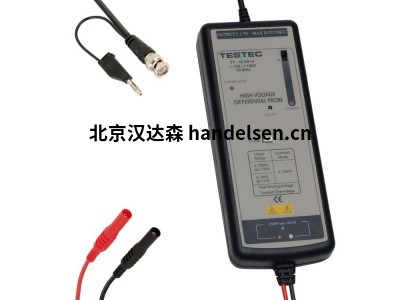

Testec高壓差分探頭TT-SI 9002
一、Testec產品應用領域
Testec產品主要應用于能源研究所、汽車行業、電動車充電樁測試、高鐵、動車及地鐵的電力傳輸測試、高壓差分信號測量、電源轉換器、逆變器、馬達控制、開關電源等行業。
二、Testec探頭產品系列：
Testec標準探頭
Testec高頻探頭
Testec高壓探頭
Testec電流探頭
Testec差分探頭
三、Testec 9000系列差分探頭型號及參數
Testec TT-SI 9001 | 1:10 / 1:100
Testec TT-SI 9002 | 1:20 / 1:200
Testec TT-SI 9071 | 1:10 / 1:100
Testec TT-SI 9101 | 1:10 / 1:100
Testec TT-SI 9110 | 1:100 / 1:1000

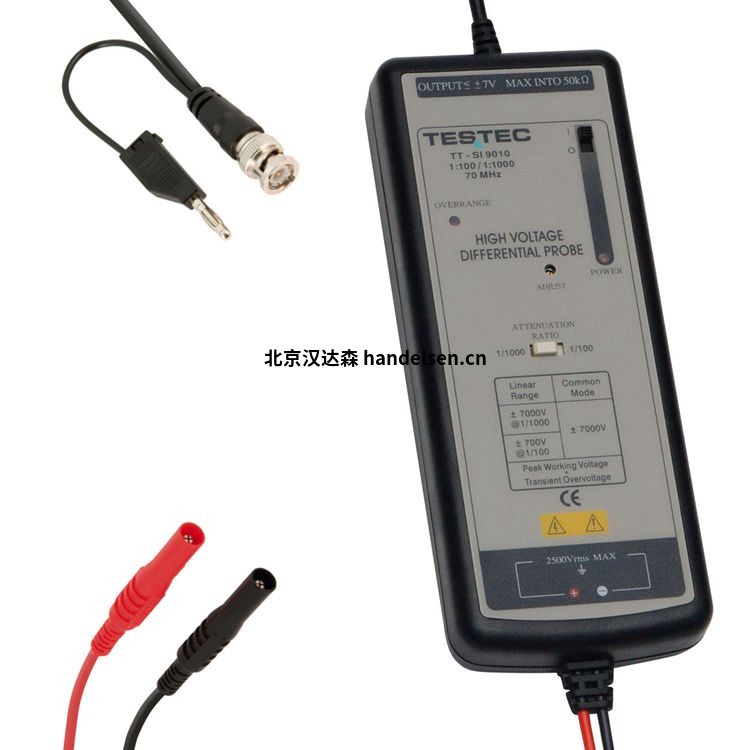

Testec TT-SI 9010 | 1:100 / 1:1000
Testec TT-SI 9010A | 1:100 / 1:1000
1、Testec TT-SI 9001 | 1:10 / 1:100
帶 寬： 直流至 25 MHz (-3dB)
衰 減 比： x10 / x100
直流精度： ±2%
輸入阻抗： 4 兆歐，5.5 pF
上升時間： 14 納秒
測量類別： 第三類
最大限度振幅： ±7 V（進入 2 kΩ 負載）
抵 消： <±5 mV
噪音（典型）： 0.7 mVrms
源阻抗（典型值）：50 Ω（用于使用 1 MΩ輸入系統示波器）
CMRR（典型值）：-86 dB @ 50 Hz，-66 dB @ 20 kHz
輸入電壓差模： x10 ±70 V（直流 + 峰值交流）或 70 Vrms x100 ±700 V（直流 + 峰值交流）或 700 Vrms
輸入電壓共模： x10 ±700 V（直流 + 峰值交流）或 700 Vrms x100 ±700 V（直流 + 峰值交流） 或 700 Vrms
輸入電壓
絕對最大值電壓：x10 ±1400 V（直流 + 峰值交流）或 1000 Vrms x100 ±1400 V（直流 + 峰值交流） 或 1000 Vrms
電源要求： 4x AA 電池或電源適配器 6 VDC / 60 mA 或穩壓 9 VDC / 40 mA
尺 寸： （長 x 寬 x 高） 170 毫米 x 63 毫米 x 21 毫米
電 纜： BNC 電纜 95 cm
輸入引線： 45 cm
重 量： 400 g（包括探頭和 PVC 護套）
手動的
訂單號： 15101
2、Testec TT-SI 9002 | 1:20 / 1:200
帶寬 直流至 25 MHz (-3dB)
衰減比 x20 / x200
直流精度 ±2%
輸入阻抗 4 兆歐，5.5 pF
上升時間 14 納秒
測量類別 第三類
最大限度。振幅 ±7 V（進入 2 kΩ 負載）
抵消 <±5 mV
噪音（典型） 0.7 mVrms
源阻抗（典型值） 50 Ω（用于使用 1 MΩ
輸入系統示波器）
CMRR（典型值） -86 dB @ 50 Hz，-66 dB @ 20 kHz
輸入電壓差模 x20 ±140 V（直流 + 峰值交流） 或 140 Vrms x200 ±1400 V（直流 + 峰值交流） 或 1000 Vrms
輸入電壓共模 x20 ±1400 V（直流 + 峰值交流）或 1000 Vrms x200 ±1400 V（直流 + 峰值交流）或 1000 Vrms
輸入電壓
絕對最大值 電壓 x20 ±1400 V（直流 + 峰值交流）或 1000 Vrms x200 ±1400 V（直流 + 峰值交流） 或 1000 Vrms
電源要求 4x AA 電池或電源適配器 6 VDC / 60 mA 或穩壓 9 VDC / 40 mA
尺寸（長 x 寬 x 高） 170 毫米 x 63 毫米 x 21 毫米
電纜 BNC 電纜 95 cm
輸入引線 45 cm
重量 400 g（包括探頭和 PVC 護套）
手動的
訂單號 15102
3、Testec TT-SI 9071 | 1:10 / 1:100
帶 寬： 直流至 70 MHz (-3 dB)
衰 減 比： x10 / x100
直流精度： ±1%
輸入阻抗： 4 MΩ，每側 5.5 pF 接地
上升時間： 5 納秒
測量類別： 第三類
最大限度振幅： ±7 V（進入 < 5 kΩ 負載）
抵 消： <±5 mV
噪音（典型）： 2 mVrms
源阻抗（典型值）：50 Ω（用于使用 1 MΩ輸入系統示波器）
CMRR（典型值）：-80 dB @ 50 Hz，-60 dB @ 20 kHz -46 dB @ 1 MHz，-40 dB @ 10 MHz
輸入電壓差模： x10 ±70 V（直流 + 峰值交流）或 70 Vrms x100 ±700 V（直流 + 峰值交流）或 700 Vrms
輸入電壓共模： x10 ±700 V（直流 + 峰值交流）或 700 Vrms x100 ±700 V（直流 + 峰值交流）或 700 Vrms
輸入電壓
絕對最大值電壓：x10 ±1400 V（直流 + 峰值交流）或 1000 Vrms x100 ±1400 V（直流 + 峰值交流）或 1000 Vrms
電源要求： 4x AA 電池或電源適配器 6 VDC / 100 mA 或穩壓 9 VDC / 70 mA
尺寸： （長 x 寬 x 高）170 毫米 x 63 毫米 x 21 毫米
電纜： BNC 電纜 95 cm
輸入引線： 45 cm
重量： 400 g（包括探頭和 PVC 護套）
手動的
訂單號： 15125
Testec高壓差分探頭TT-SI 9002
