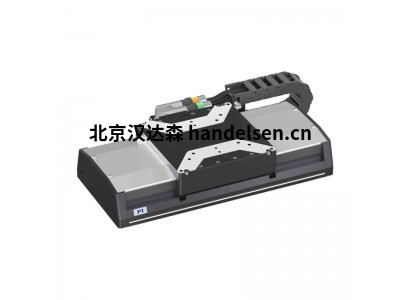

U-521 PILine線性平臺

帶超聲波壓電電機的緊湊型線性平臺

快速精密定位小型負載：速度達200毫米/秒，最小位移達0.3微米

關機后自鎖：節約能量，減少熱量產生

可按需提供定制版本

節省空間：寬僅35毫米、高僅15毫米

靜音

精密級線性定位平臺

PILine平臺尤其適合要求快速精密定位的應用。關機后，自鎖驅動器保持平臺位置的機械穩定。因而可大大減少能量消耗和熱量產生。蓄電池驅動或熱敏型的低占空比應用可得益于這些特點。軸的位置通過一個編碼器和一個光學參考開關測量，該開關允許可靠的可重復運動。壓電電機驅動器原理及其電氣操作成本低，可定制。

增量編碼器用于高精度位置測量

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響。

PILine超聲波壓電電機

作為PILine超聲波壓電電機不可或缺的一部分，壓電陶瓷促動器上被施加預載，通過一個耦合元件抵住移動導向轉子。在100至200千赫茲的高頻交流電壓的作用下，壓電陶瓷促動器被激發產生超聲波諧振。促動器的變形使耦合元件相對于轉子產生周期性的對角運動。建立的進給為幾納米每循環；高頻率帶來高速度。在壓電陶瓷促動器上相對于動輪施加預載可確保驅動器在靜止?fàn)顟B(tài)下和關機時自鎖。

應用領域

顯微操縱、自動化、生物科技、樣本操縱、樣本定位、有限空間內的應用、真空應用可達10-6百帕（可選）.

訂購信息

U-521.23 帶PILine 超聲波壓電電機的小型線性平臺，寬度為35毫米，驅動力為2牛，行程為18毫米。采用增量編碼器實現直接位置測量 ，0.4微米分辨率，Sub-D連接器

U-521.24 帶PILine 超聲波壓電電機的小型線性平臺，寬度為35毫米，驅動力為2牛，行程為18毫米。采用增量編碼器實現直接位置測量 ，0.1微米分辨率，Sub-D連接器

U-521.23V 帶PILine 超聲波壓電電機的小型線性平臺，寬度為35毫米，驅動力為2牛，行程為18毫米。采用增量編碼器實現直接位置測量 ，0.4微米分辨率，Sub-D連接器，真空兼容至10-6百帕

U-521.24V 帶PILine 超聲波壓電電機的小型線性平臺，寬度為35毫米，驅動力為2牛，行程為18毫米。采用增量編碼器實現直接位置測量 ，0.1微米分辨率，Sub-D連接器，真空兼容至10-6百帕

配件

U-600.A01 用于PILine的延伸電纜，Sub-D15針，1 米

U-600.A03 用于PILine的延伸電纜，Sub-D15針，3米

U-600.A05 用于PILine的延伸電纜，Sub-D15針，5米
