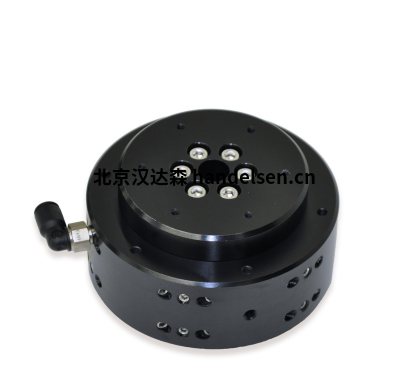

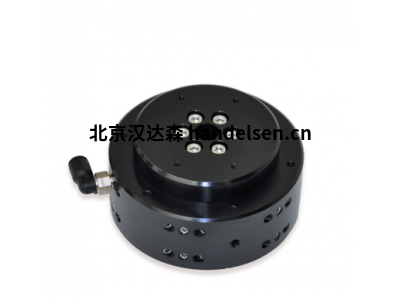

A-60x PIglideRT旋轉空氣軸承模塊

無摩擦，非電機驅動

運動平臺直徑為50 毫米至300 毫米

偏心度 / 平面度<200 納米

負載容量達425 公斤

可水平或垂直安裝

PIglideRT系列非電機驅動無源旋轉空氣軸承設計具有高準確性、高精密度、高剛性和簡單易用等特點。其可在任意方向上使用并能夠方便地集成電機和編碼器，從而形成完整的定位解決方案。

RT系列軸承提供優異的偏心度、平面度和擺動性能。由于其完全無摩擦，因此在操作期間無啟動轉矩和摩擦阻力。其非常適合在無塵室中使用，無需維護或潤滑，使用壽命不受限制。

附件和可選配件

手動操作期間用于精確采集平臺角度的編碼器

安裝底座

PIglide過濾器和空氣預處理器

定制安裝法蘭和方形外殼

應用領域

光學對準、計量、零件檢驗、校準、掃描、力矩測量。

由于運動無摩擦，不會形成顆粒，PIglide平臺非常適用于無塵室應用。

訂購信息

運動平臺直徑50毫米

A-601.025

PIglideRT旋轉空氣軸承模塊，50 毫米運動平臺直徑，25毫米軸承軸頸長度

A-601.025M

PIglideRT旋轉空氣軸承模塊，50 毫米運動平臺直徑，25毫米軸承軸頸長度，安裝底座

A-601.025H

PIglideRT旋轉空氣軸承模塊，50 毫米運動平臺直徑，25毫米軸承軸頸長度，安裝底座，帶A/B正交信號傳輸?shù)男D(zhuǎn)編 碼器

運動平臺直徑75毫米

A-602.038

PIglideRT旋轉空氣軸承模塊，75 毫米運動平臺直徑，38毫米軸承軸頸長度

A-602.038M

PIglideRT旋轉空氣軸承模塊，75 毫米運動平臺直徑，38毫米軸承軸頸長度，安裝底座

A-602.038H

PIglideRT旋轉空氣軸承模塊，75 毫米運動平臺直徑，38毫米軸承軸頸長度，安裝底座，帶A/B正交信號傳輸?shù)男D(zhuǎn)編 碼器

運動平臺直徑100毫米

A-603.025

PIglideRT旋轉空氣軸承模塊，100 毫米運動平臺直徑，25毫米軸承軸頸長度

A-603.025M

PIglideRT旋轉空氣軸承模塊，100 毫米運動平臺直徑，25毫米軸承軸頸長度，安裝底座

A-603.025H

PIglideRT旋轉空氣軸承模塊，100 毫米運動平臺直徑，25毫米軸承軸頸長度，安裝底座，帶A/B正交信號傳輸?shù)男D(zhuǎn)編 碼器

A-603.050

PIglideRT旋轉空氣軸承模塊，100 毫米運動平臺直徑，50毫米軸承軸頸長度

A-603.050M

PIglideRT旋轉空氣軸承模塊，100 毫米運動平臺直徑，50毫米軸承軸頸長度，安裝底座

A-603.050H

PIglideRT旋轉空氣軸承模塊，100 毫米運動平臺直徑，50毫米軸承軸頸長度，安裝底座，帶A/B正交信號傳輸?shù)男D(zhuǎn)編 碼器

運動平臺直徑150毫米

A-604.050

PIglideRT旋轉空氣軸承模塊，150 毫米運動平臺直徑，50毫米軸承軸頸長度

A-604.050M

PIglideRT旋轉空氣軸承模塊，150 毫米運動平臺直徑，50毫米軸承軸頸長度，安裝底座

A-604.050H

PIglideRT旋轉空氣軸承模塊，150 毫米運動平臺直徑，50毫米軸承軸頸長度，安裝底座，帶A/B正交信號傳輸?shù)男D(zhuǎn)編 碼器

A-604.090

PIglideRT旋轉空氣軸承模塊，150 毫米運動平臺直徑，90毫米軸承軸頸長度

A-604.090M

PIglideRT旋轉空氣軸承模塊，150 毫米運動平臺直徑，90毫米軸承軸頸長度，安裝底座

A-604.090H

PIglideRT旋轉空氣軸承模塊，150 毫米運動平臺直徑，90毫米軸承軸頸長度，安裝底座，帶A/B正交信號傳輸

運動平臺直徑200毫米

A-605.065

PIglideRT旋轉空氣軸承模塊，200 毫米運動平臺直徑，65毫米軸承軸頸長度

A-605.065M

PIglideRT旋轉空氣軸承模塊，200 毫米運動平臺直徑，65毫米軸承軸頸長度，安裝底座

A-605.065H

PIglideRT旋轉空氣軸承模塊，200 毫米運動平臺直徑，65毫米軸承軸頸長度，安裝底座，帶A/B正交信號傳輸?shù)男D(zhuǎn)編 碼器

A-605.100

PIglideRT旋轉空氣軸承模塊，200 毫米運動平臺直徑，100毫米軸承軸頸長度

A-605.100M

PIglideRT旋轉空氣軸承模塊，200 毫米運動平臺直徑，100毫米軸承軸頸長度，安裝底座

A-605.100H

PIglideRT旋轉空氣軸承模塊，200 毫米運動平臺直徑，100毫米軸承軸頸長度，安裝底座，帶A/B正交信號傳輸?shù)男D(zhuǎn) 編碼器

運動平臺直徑300毫米

A-607.075

PIglideRT旋轉空氣軸承模塊，300 毫米運動平臺直徑，75毫米軸承軸頸長度

A-607.075M

PIglideRT旋轉空氣軸承模塊，300 毫米運動平臺直徑，75毫米軸承軸頸長度，安裝底座

A-607.075H

PIglideRT旋轉空氣軸承模塊，300 毫米運動平臺直徑，75毫米軸承軸頸長度，安裝底座，帶A/B正交信號傳輸?shù)男D(zhuǎn)編 碼器

A-607.175

PIglideRT旋轉空氣軸承模塊，300 毫米運動平臺直徑，175毫米軸承軸頸長度

A-607.175M

PIglideRT旋轉空氣軸承模塊，300 毫米運動平臺直徑，175毫米軸承軸頸長度，安裝底座

A-607.175H

PIglideRT旋轉空氣軸承模塊，300 毫米運動平臺直徑，175毫米軸承軸頸長度，安裝底座，帶A/B正交信號傳輸?shù)男D(zhuǎn) 編碼器
