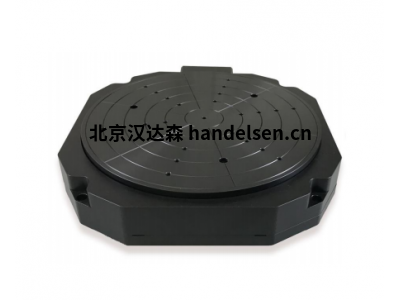

帶空氣軸承的PIglide RL薄型旋轉平臺

無摩擦，電動

A-63x

?200毫米或300毫米運動平臺直徑

?薄型，60毫米

?偏心和平整度<100 nm

?靜止時可以通過磁性預載自鎖

產品總覽

PIglide RL系列的直接驅動式薄型旋轉平臺采用薄型設計，可實現最高的精度。

可以組合各種選項來創建理想的解決方案，以實現點對點索引或恒速掃描。

RL位移臺提供卓越的行程精度，平坦度和擺動性能。

三相扭矩電動機

?無刷

?無插槽

?低齒槽轉矩

絕對編碼器（可選）

絕對值編碼器提供明確的位置信息，可立即確定位置。 這意味著在接通過程中不需要引用，從而提高了操作期間的效率和安全性。

配件和選件

?增量或絕對編碼器

?真空穿通

?在靜止狀態下通過電磁預載自鎖

?PIglide過濾器和空氣制備套件

?單軸或多軸運動控制器和伺服驅動器

?多軸/定制設計

?由花崗巖制成的底板和減少振動的系統

應用領域

光學對準，晶片檢查，晶片對準，測量技術，檢查系統，校準，掃描。

由于無摩擦運動，不會形成任何顆粒，這使PIglide工作臺非常適合無塵室應用。

訂購信息：

A-635.A100

PIglide RL旋轉平臺，空氣軸承，200 mm運動平臺直徑，低高度，帶正弦/余弦信號傳輸的角度測量系統，31488線/轉，無槽，無刷三相扭矩電動機

A-635.B100

PIglide RL旋轉平臺，空氣軸承，200 mm運動平臺直徑，低高度，帶BiSS-C信號傳輸的絕對角度測量系統，傳感器分辨率為0.0015μrad，無槽，無刷三相扭矩電動機

A-637.A100

PIglide RL旋轉平臺，空氣軸承，運動平臺直徑300 mm，低高度，帶正弦/余弦信號傳輸的角度測量系統，47200線/轉，無槽，無刷三相扭矩電動機

A-637.B100

PIglide RL旋轉平臺，空氣軸承，運動平臺直徑300 mm，低高度，帶BiSS-C信號傳輸的絕對角度測量系統，傳感器分辨率為0.0015μrad，無槽，無刷三相扭矩電動機

德國PI公司是精密運動和定位領域的全球解決供應商。

PI不僅開發和生產各種定位平臺和執行器，用于線性、旋轉和垂直運動或不同軸的組合。PI因此將這些解決方案適應客戶特定的應用或提供用于運動和定位的成品子系統。

產品系列：

納米定位壓電柔性鉸鏈平臺、微型平臺、線性平臺、線性促動器、旋轉臺、XY位移平臺、六足位移臺、快速多通道光子學對準系統

、運動控制軟件

應用范圍：

汽車、科學設備、半導體技術、顯微鏡、硅光子、醫療技術、材料研究、機械工程、自動化、高能束線設備、增材制造
