德國PI公司是精密運動和定位領域的全球解決供應商。
PI不僅開發和生產各種定位平臺和執行器，用于線性、旋轉和垂直運動或不同軸的組合。PI因此將這些解決方案適應客戶特定的應用或提供用于運動和定位的成品子系統。

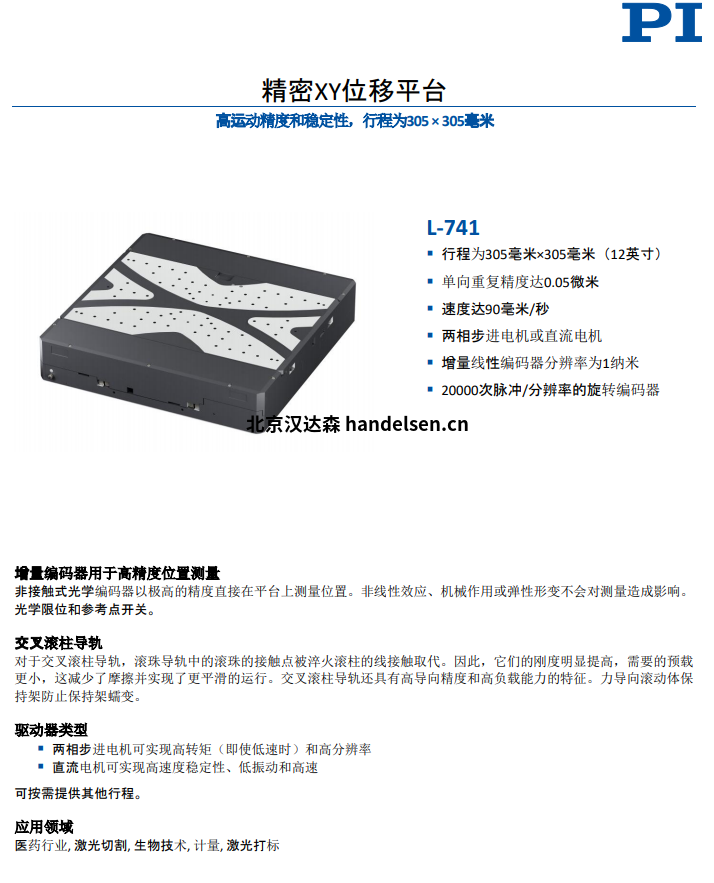

L-741 精密XY位移平臺

高運動精度和穩定性，行程為305 × 305毫米

行程為305毫米×305毫米（12英寸）

速度達90毫米/秒

增量線性編碼器分辨率為1納米

單向重復精度達0.05微米

兩相步進電機或直流電機

20000次脈沖/分辨率的旋轉編碼器

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響。

光學限位和參考點開關。

驅動器類型

兩相步進電機可實現高轉矩（即使低速時）和高分辨率

直流電機可實現高速度穩定性、低振動和高速

可按需提供其他行程。

交叉滾柱導軌

對于交叉滾柱導軌，滾珠導軌中的滾珠的接觸點被淬火滾柱的線接觸取代。因此，它們的剛度明顯提高，需要的預載更小，這減少了摩擦并實現了更平滑的運行。交叉滾柱導軌還具有高導向精度和高負載能力的特征。力導向滾動體保持架防止保持架蠕變。

應用領域

醫藥行業, 激光切割, 生物技術, 計量, 激光打標

訂購信息

L-741.131100 精密XY位移平臺，410毫米 × 410毫米寬度，305毫米 × 305毫米行程，步進電機，含3米成套電纜

L-741.131111 精密XY位移平臺，410毫米 × 410毫米寬度，305毫米 × 305毫米行程，步進電機，增量帶正弦/余弦信號傳輸?shù)木€(xiàn)性編碼器，20微米傳感器信號周期，含3米成套電纜

L-741.131112 精密XY位移平臺，410毫米 × 410毫米寬度，305毫米 × 305毫米行程，步進電機，增量帶A/B正交信號傳輸?shù)木€(xiàn)性編碼器，10微米傳感器分辨率，含3米成套電纜

L-741.133111 精密XY位移平臺，410毫米 × 410毫米寬度，305毫米 × 305毫米行程，直流電機，增量帶正弦/余弦信號傳輸?shù)木€(xiàn)性編碼器，20微米傳感器信號周期，含3米成套電纜

L-741.133112 精密XY位移平臺，410毫米 × 410毫米寬度，305毫米 × 305毫米行程，直流電機，增量帶A/B正交信號傳輸?shù)木€(xiàn)性編碼器，10微米傳感器分辨率，含3米成套電纜

L-741.133132 精密XY位移平臺，410毫米 × 410毫米寬度，305毫米 × 305毫米行程，直流電機，旋轉編碼器，含3米成套電纜
