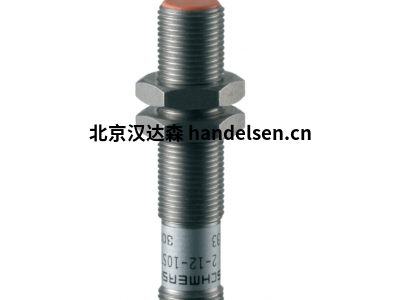

Schmersal感應式接近開關IFL2-12-01STN



一、產品參數

直流3線

設計M12

連接器M12

金屬外殼



二、技術資料



1.產品型號說明

IFL 2-12-01STN

貨號（訂單號）

101101329

EAN（歐洲商品編號）

4030661008875

eCl @ ss編號，版本9.0

27-27-01-01

資質認證

證明書

CCC



2.一般數據

產品名稱

IFL-M 12

標準品

IEC / EN 60947-5-2

DIN VDE 0660-208

房屋建筑形式

氣缸，螺紋

安裝條件（機械）

齊平

外殼材質

黃銅

外殼涂料

鍍鎳

活動區域

塑料

螺母的材料

鍍鎳黃銅

總重量

30.000克

常規數據-功能

集成系統診斷，狀態

是

電纜線數





3.機械數據

切換距離

2毫米

螺母的擰緊扭矩，最大

15牛頓米

注意（螺母的擰緊扭矩）

在外殼核心區域：最大 500厘米

機械數據-連接技術

端子連接器

連接器M12



4.機械數據-尺寸

傳感器的ISO螺紋

M12

單位寬度

17 BK

傳感器長度

61毫米

環境條件

防護等級

IP 67符合IEC / EN 60529

最低環境溫度

-25°攝氏度

最高環境溫度

+70°攝氏度

電氣數據

電壓類型

直流電

最低工作電壓

10伏

最大工作電壓

30伏

空載電流

3毫安

工作電流

200毫安

開關元件

開瓶器（NC）

集成保護電路

感應干擾保護

反極性保護

浪涌保護

最大。保險絲額定值

開關頻率，約

800赫茲

電氣數據-數字輸出

1.2伏

壓降電流U d

0.2安

版本號

n型

狀態指示

注意（集成系統診斷，狀態）

黃色LED

筆記

注意（一般）

代替螺母，可以提供安裝夾。
